Revit Ara yüzü ve Yeni Proje Oluşturmak

1854

Revit programını ilk açtığımızda karşımıza aşağıdaki ara yüz ekranı çıkar.

Projects bölümünde yeni proje oluşturulabilir, var olan projeler açılabilir. Revit’in içerisinde var olan template’ler (hazır şablonlar) kullanılabilir. Bu template’ler Avrupa standartlarına uygun oluşturulmuştur. Her bir meslek dalı için farklı olarak düzenlenmiştir. Sizde çalışma sisteminize göre şablon (template) oluşturabilirsiniz.

Open ile varolan bir Revit projesi açılır.

New ile yeni proje oluşturulur.

Construction Template ile bina yapı modeli ile ilgili projeler için şablon dosya üzerinde çizime başlanır.

Architectural Template ile mimari projeler için kullanılan şablon dosya üzerinde çizime başlanır.

Structural Template ile statik projeler için kullanılan şablon dosya üzerinde çizime başlanır.

Mechanical Template ile mekanik projeler için kullanılan şablon dosya üzerinde çizime başlanır.

Families bölümünde 3 boyutlu duvar, kapı, pencere, merdiven gibi family olarak adlandırdığımız elemanlar hazırlanabilir. Bu family’ler parametrik yazılım sistemini ile çalışır. Bu, bir defa girilen bir verinin tüm proje sürecinde korunması ve istenildiğinde tekrar kullanılabilmesi anlamına gelir.

Open ile varolan family dosyası açılır.

New ile yeni bir family dosyası oluşturulur.

New Conceptual Mass ile kütlesel tasarım araçları için şablon dosya üzerinde çizime başlanır.

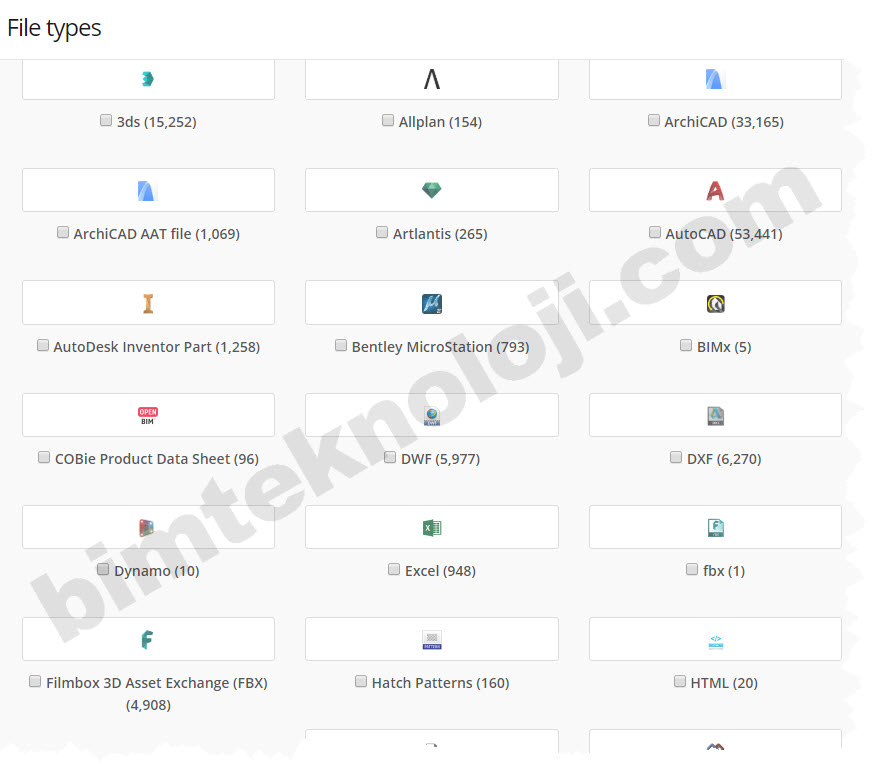

Autodesk Seek Autodeskin ücretsiz sunmuş olduğu family dosyalarının olduğu sitedir. Siteye üye olmak kaydıyla ücretsiz indirilebilir. Autodesk Seek websitesi şuan https://www.bimobject.com sitesinden devam etmektedir. Üretici firmaların ürünlerini bulabilirsiniz. Çok sayıda farklı dosya formatında modeller bulunmaktadır.

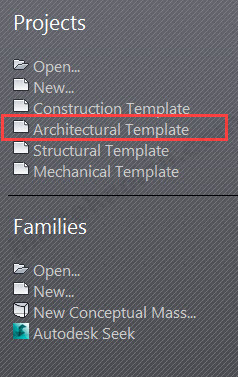

Yeni proje oluşturmak için Proje bölümünden uygun şablon seçilir. Örneğin mimari proje için Architectural Template’i seçilir.

Yeni projede ilk yapmamız gereken projenin birimini kontrol etmektir.

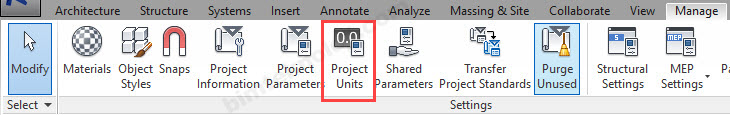

Manage sekmesinden Project Units komutu kullanılır.

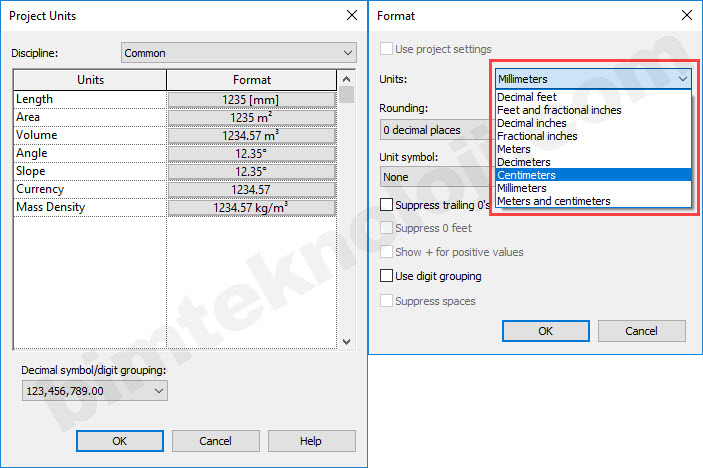

Project Units penceresinden uygun birimler düzenlenebilir. Örneğin Length (uzunluk) hazır şablon üzerinde milimetre(mm) olarak ayarlanmıştır. Santimetre (cm) olarak değiştirebiliriz.
