Plan ve Kesit Kotlarının Verilmesi

7411

Revit`te planlara kot vermek için;

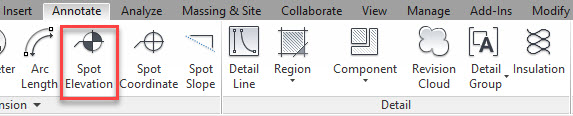

Annotate sekmesinden Spot Elevation komutu kullanılır.

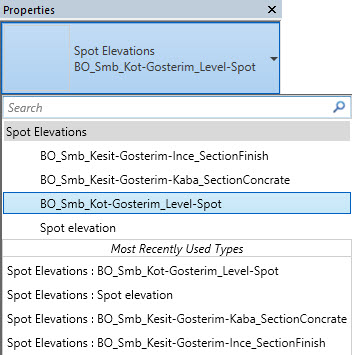

Properties penceresinden uygun tip seçilir.

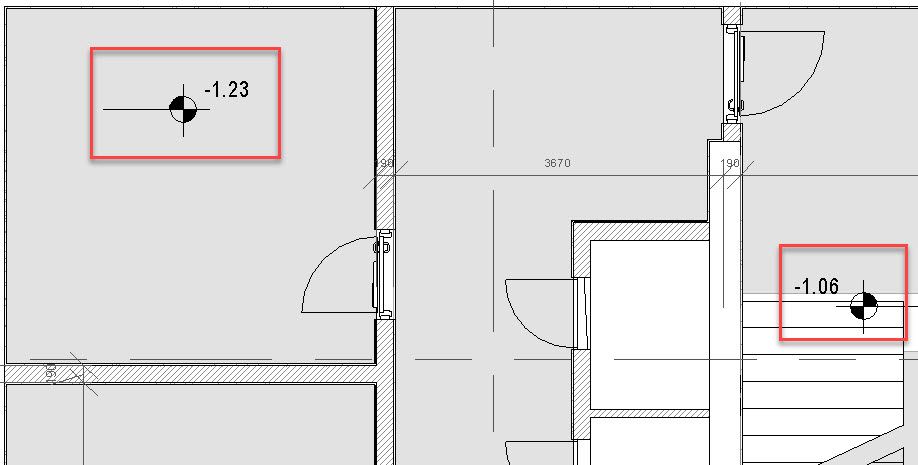

Kot verilmesi istenen yerlere tıklanarak kotlar verilir.

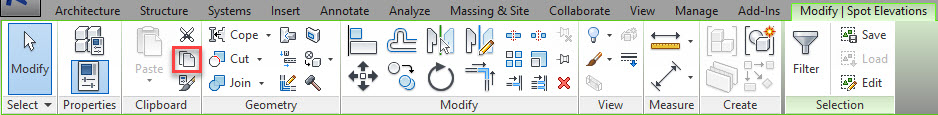

Mevcut kotları başka katlara aynı hizada kopyalamak mümkündür. Bunun için kopyalanmak istenilen kotlar seçilir ve Modify sekmesinden Copy to Clipboard komutu ile kopyalanması istenilen kot sembolleri seçilir.

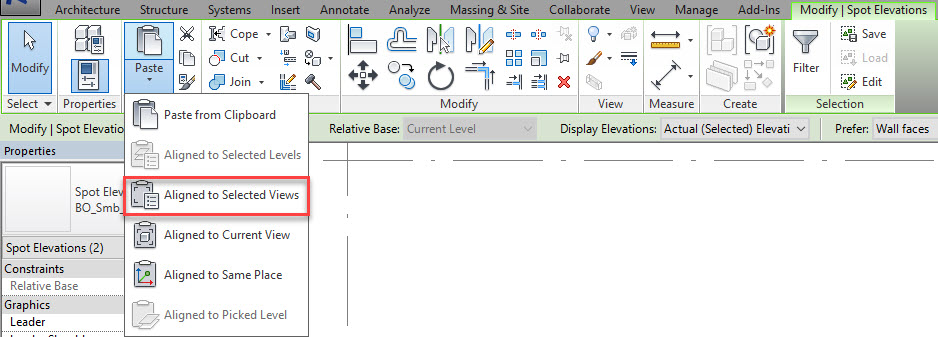

Modify sekmesinden Paste açılırmenüsünden Aligned to Selected Views komutu ile seçilen diğer katlara kopyalama yapılır. Aligned to Selected: seçeneği, konum olarak hizalanmış şekilde kopyalama yapılmasını sağlar.

Kopyalanacak katlar CTRL tuşuna basılı tutularak seçilir.

Aynı işlemleri kesitler içinde yapabiliriz.

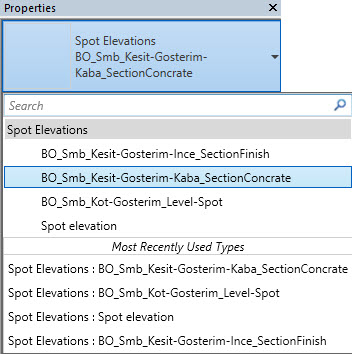

Properties penceresinden uygun tip seçilir. Kesitte ayni hizada gösterilen kot sembolleri çiziminizi grafiksel anlamda güçlendirerek görsel etkiyi artıracaktır.

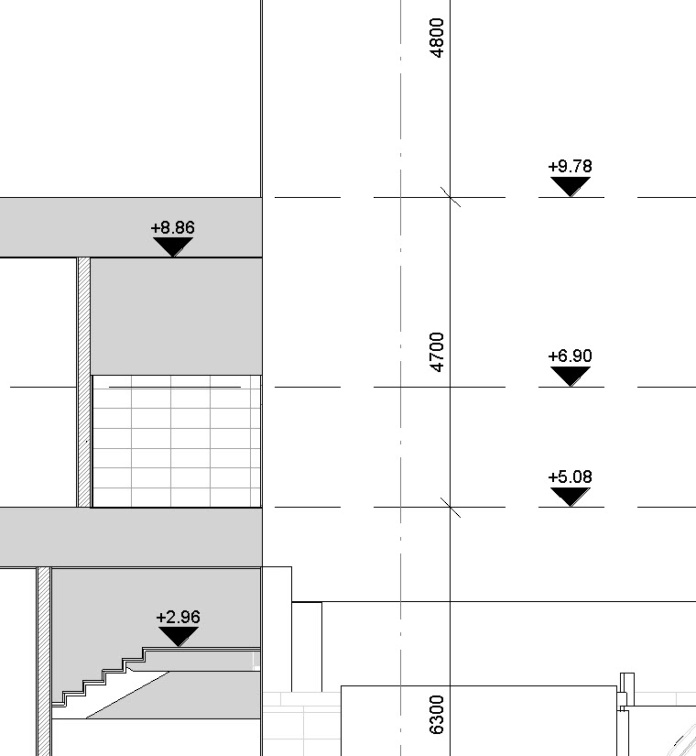

Uygun yerlere kotlar verilir.
