Taşıyıcı sistem oluşturulması, proje çizimlerinde önemli aşamalardan birisidir. Proje çizimlerinde taşıyıcı sitem gösterimleri, aks ve taşıyıcı elaman birleşimlerinden oluşmaktadır. Mimari tasarımı etkileyen bir unsur olduğu için, proje başlangıcında mimari çizimlerde yer alan bu taşıyıcı sistem, daha sonra mühendislik hesaplamaları sonrasında gerçek değerlerini alır.
Archicad yazılımında, taşıyıcı sistem için özelleşmiş seçenekler bulunmaktadır. Archicad’in çizgi şeklinde ekranın arka planına yerleşen eşit aralıklı çizgilere Grid (Izgara) denilir. “Grid System” komutuyla, ızgaraların görünüp görünmemesi ve aralarındaki ölçülerinin ayarlanması yapılır. Kullanılması zorunlu değildir. Yazıcıdan yazdırılmaz.
Design > Grid System seçeneğinden çıkan ek pencereden giriş sistem ayarları gerçekleştirilir.
Izgara Sistem Ayarları (Grid System Settings)

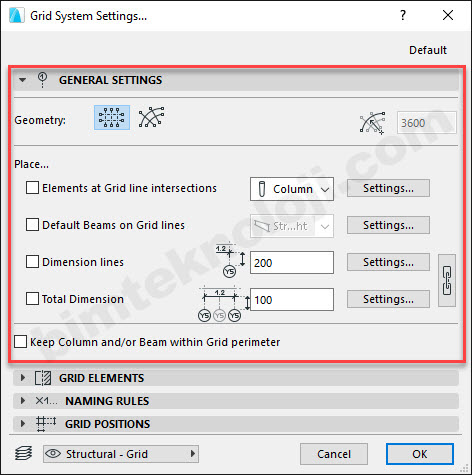

1-) Izgara Sistemi Genel Ayarlar

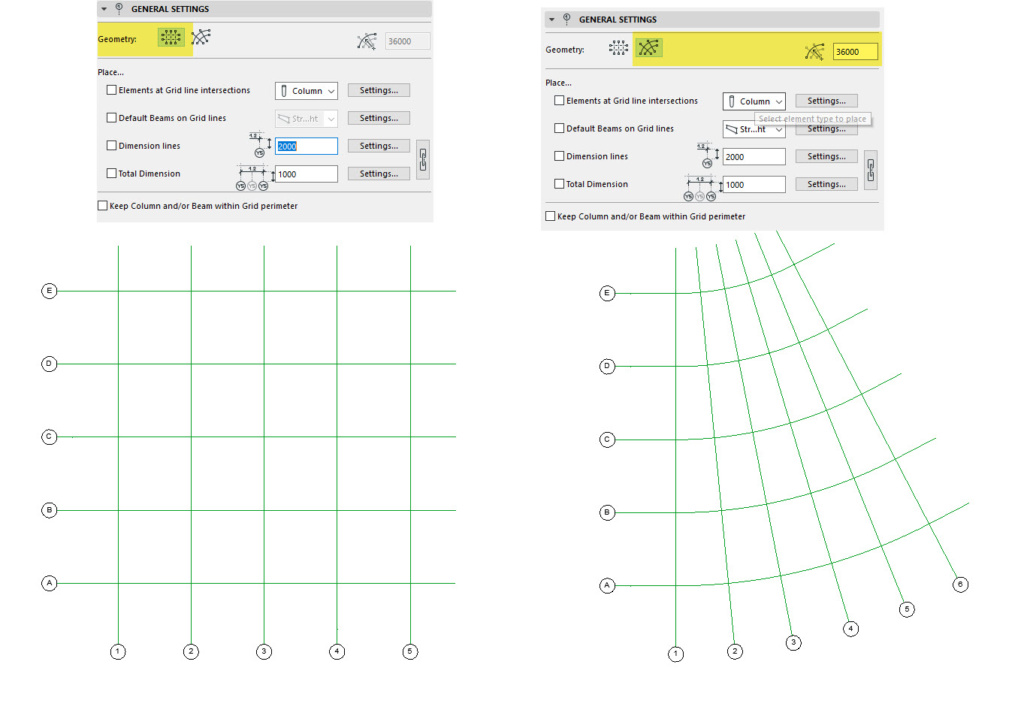

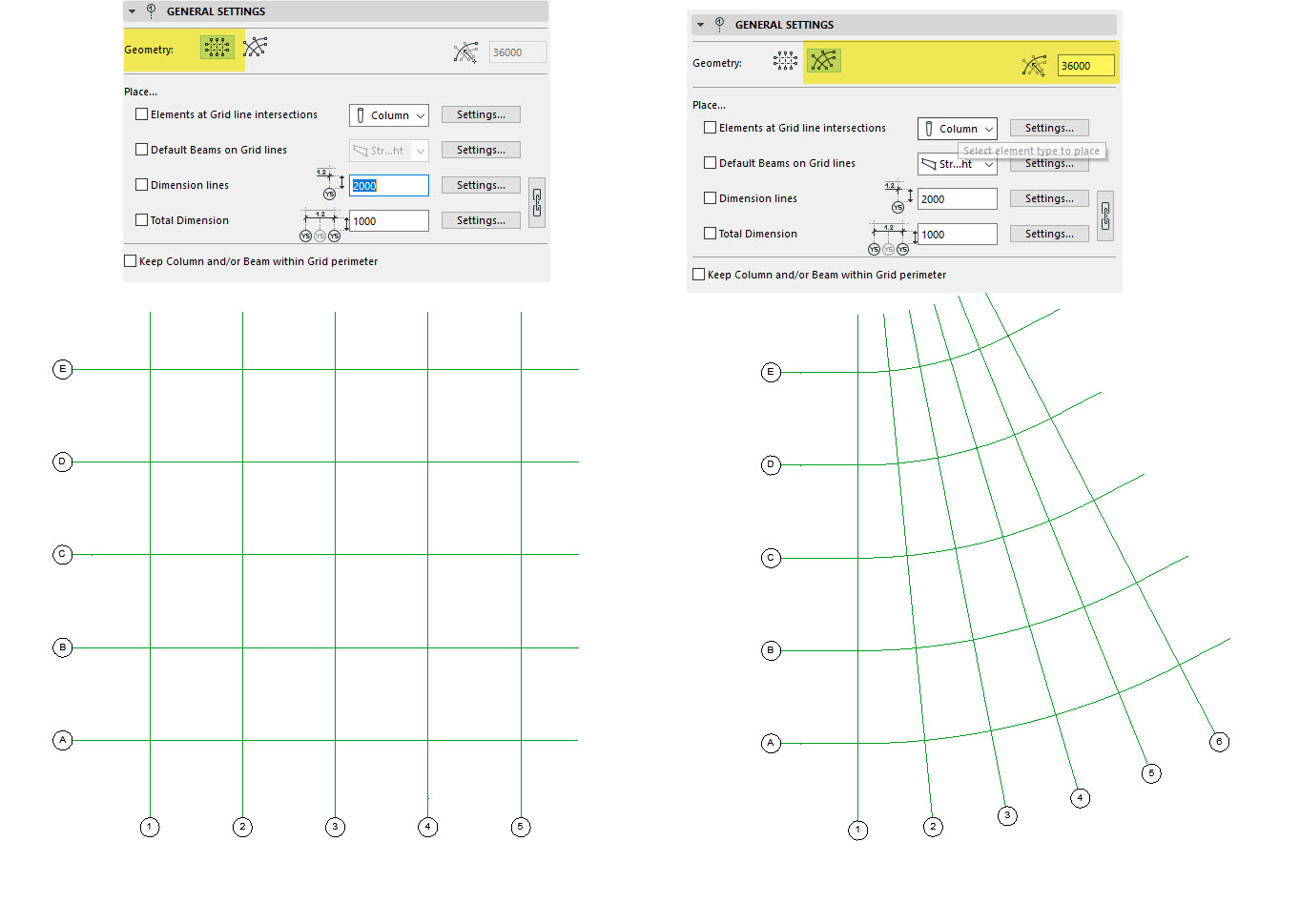

Geometry: Dikey ve eğri ızgara sistemleri arasında seçim yapılır. Kavisli bir sistem seçilirse, en dıştaki ızgara çizgisinin yarıçapı için bir değer girilmelidir.
Place …: Her kılavuz çizgisi(aks çizgisi) kesişiminde ek öğeler yerleştirmek için, bu bölümde bulunan seçenekler kullanılır.

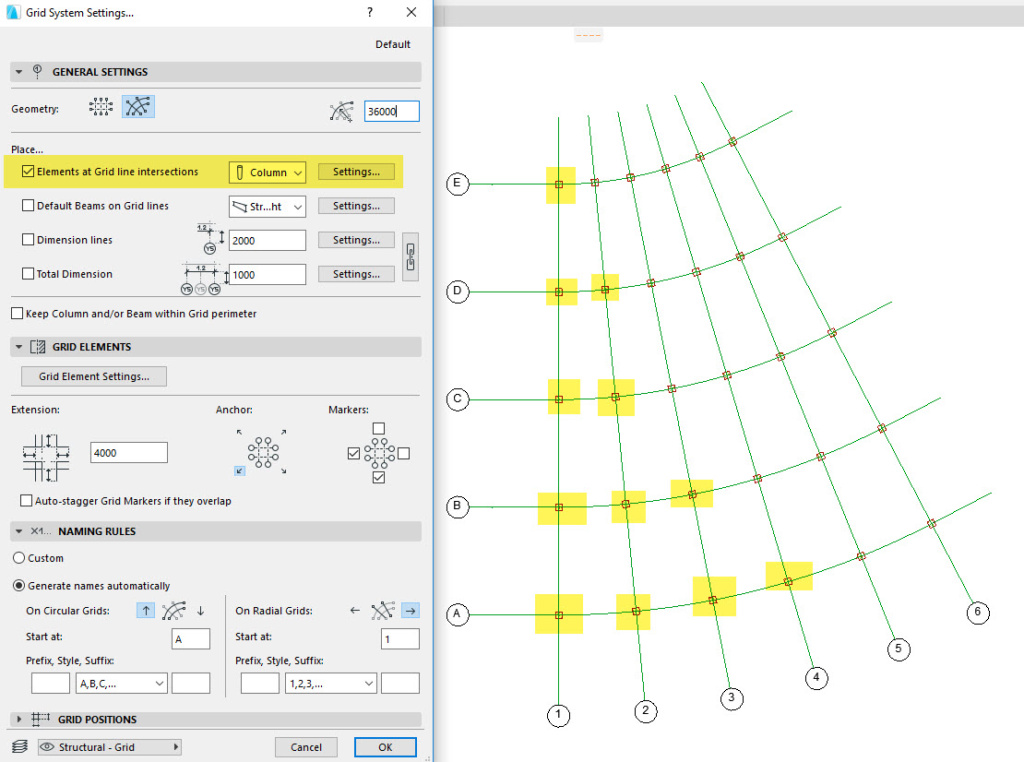

1-Elements at Grid line intersections: Izgara çizgisi kesişme noktalarına öğeler yerleştirmek için bu sekme işaretlenir. Öğe türünü (Sütun veya Nesne) seçmek için açılır pencereyi tıklanarak ve o öğenin ayarlar iletişim kutusunu açmak için ayarlar (Settings) iletişim kutusunu açılır.
Örnek: Her aks çizgisine otomatik olarak kolon yerleştirilmesi:
2-Default Beams on Grid lines: Izgara çizgileri boyunca bir kiriş elemanı yerleştirmek için kullanılır.

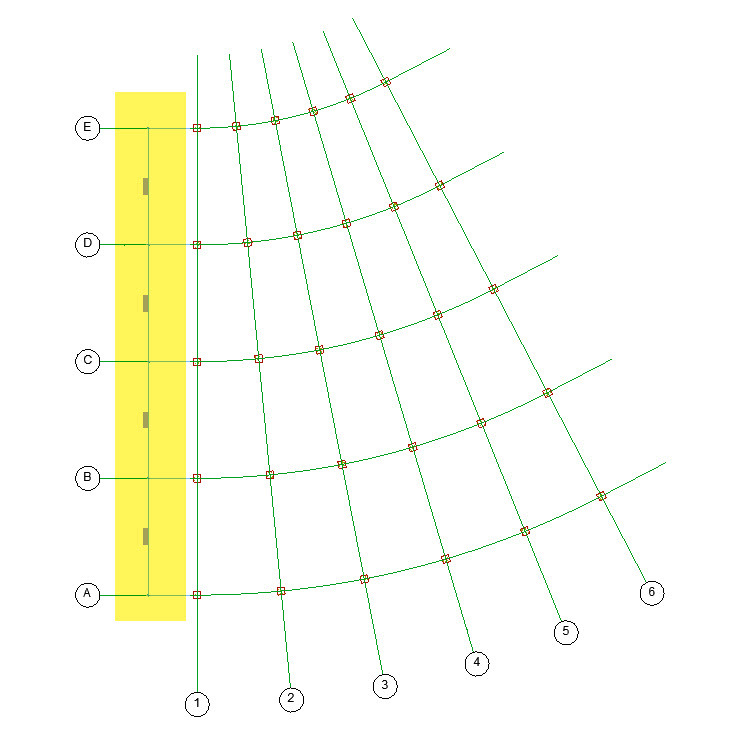

Not: Kavisli bir ızgara sistemi yerleştiriyorsanız, ızgara çizgileri boyunca düz veya kavisli kirişler yerleştirme seçeneğiniz vardır.
3-Dimension lines: Her ızgara çizgisinin arasına bir ölçü çizgisi yerleştirmek için kullanılır. Ölçü çizgisi ile ilk geçiş ızgara çizgisi çizgisi arasındaki uzaklık için bir değer girilir. ‘Settings’ kısmından ölçülendirme ile ilgili detaylı ayarlar yapılır.
4-Total Dimension: İki yan ızgara çizgisinin arasına toplam ölçü çizgisi yerleştirmek için kullanılır. Ölçü çizgisi ile ilk geçiş ızgara çizgisi çizgisi arasındaki uzaklık için bir değer girilir.
Boyut çizgileri ve toplam boyut için özniteliklere sahip olmak için zincir simgesi seçilir.
Keep Column and/or Beam within Grid perimeter: Sütunları ve kirişleri Izgara sisteminin çevresi içinde görünecek şekilde kaydırmak için bunu kontrol edin.

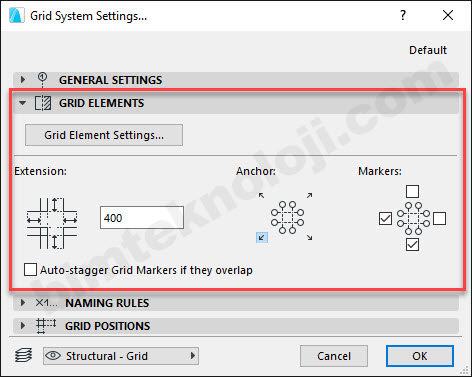

2-) Grid Elemanları
Grid Element Settings:

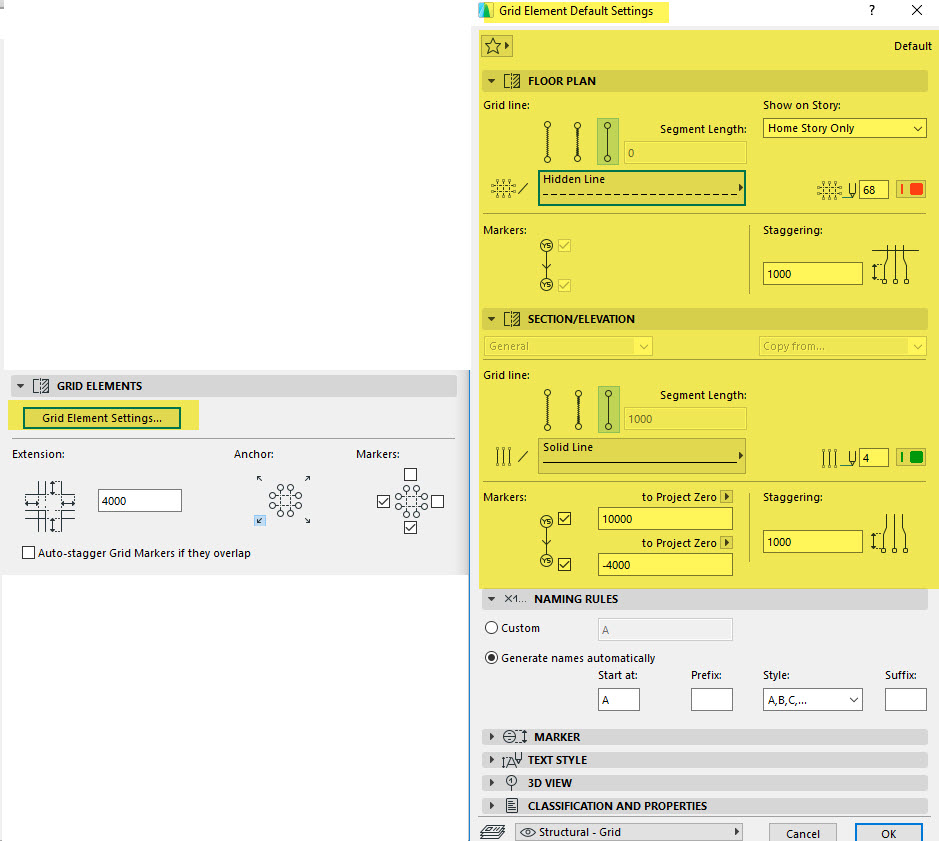

Izgara sistemini oluşturan öğelerin (aks çizgilerinin) çizgi tipi, renk, plan ve kesitte gösterim şekilleri vb. özellikleri ayarlanır.
Extension: Aks balonları ve aks sistemi arasındaki mesafeyi ayarlamak için kullanılır.

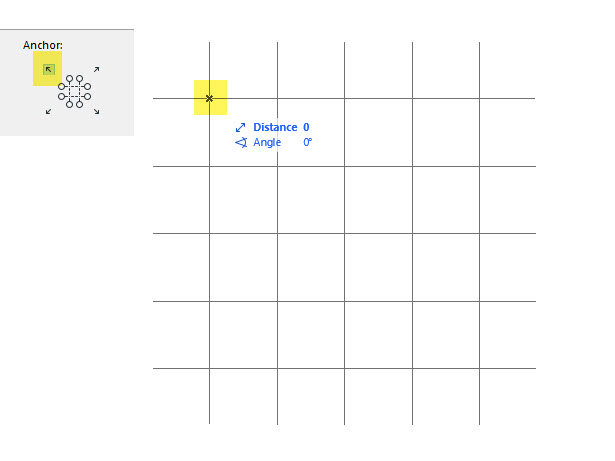

Anchor: Izgara Sisteminin hangi uçtan yerleşileceğini ayarlar. Izgara sisteminin başlangıç noktasını belirler.

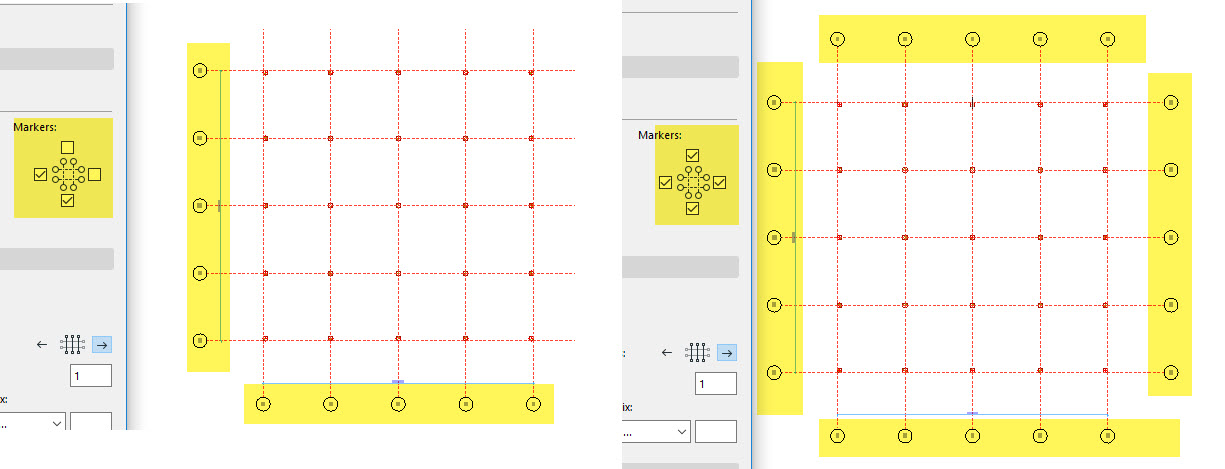

Markers: Aks balonlarının hangi köşelerde oluşturulacağını ayarlar.
Auto-stagger Grid Markers if they overlap: Aks çizgileri birbirine çok yakın konumlandıklarından, aks balonları üst üste gelebilir. Bu seçenek işaretli olduğunda, ask balonlarının üst üste gelmesi önlenecektir.

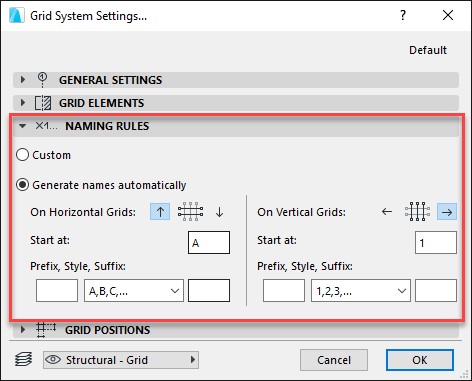

3-) Izgara Sistemi Adlandırma Kuralları
Aks sisteminde yeralan aksların nasıl isimlendirileceğine dair ayarlar bu kısımdan yapılmaktadır. Yatay ve düşey aks isimlerinin hangi karakter ile hangi yönden bağlayacağına dair düzenlemeler yapılabilir.
Generate names automatically: Bu Izgara Sistemindeki Izgara çizgileri için adları otomatik olarak oluşturmak için bunu seçin.
Ascending direction: Otomatik olarak oluşturulan adların hangi yönde atanması gerektiğini tanımlamak için iki yönden birini seçin (yukarı veya aşağı okunu tıklayın).
• Start at: Bu alan, Izgara elemanı adlandırma işleminin başlangıç değerini gösterir.
• Prefix: Otomatik olarak oluşturulan her adın önünde görüntülenen statik bir metin.
• Suffix: Otomatik olarak oluşturulan her metnin ardından görüntülenen statik bir metin.
• Style: Otomatik oluşturulan Izgara öğesi adları için bir stil seçin: sayılar (1,2,3, …), harfler (A, B, C, … veya a, b, c, …) veya Romalı sayılar (I, II, III, IV, …)

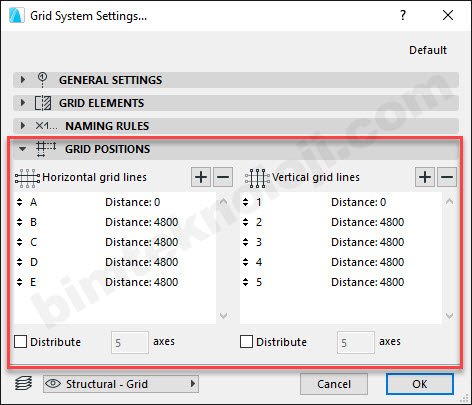

4-) Izgara Sistemi ve Izgara Konumları Paneli
Add a Grid line: Izgara çizgisi eklemek için Artı işaretine tıklayın.
Remove a Grid line: Izgara çizgisini kaldırmak için Eksi işaretini tıklayın.
Set distance: Önceki Kılavuz çizgisine olan mesafesini tanımlamak için listelenen Kılavuz çizgilerinin herhangi birinin mesafe alanına tıklayın. Listedeki ilk Kılavuz çizgisinin mesafesi her zaman sıfırdır.
Distribute: Izgara çizgileri arasında ihtiyaç duyacağınız mesafeyi bilmiyorsanız, Izgara çizgisi yönlerinden biri veya her ikisi için “Distribute“ kutusunu işaretleyin. Bu, Izgara sistemini yerleştirdiğinizde, Izgara sisteminin başlangıç ve bitiş noktalarını verilen yönde, listede tanımlanan Izgara çizgileri sayısına bölünmüş olarak ayarlamanızı sağlar.
Gerekli ayarlar yapıldıktan sonra “OK” ile ızgara sistemi çizim ortamına aktarılmak üzere hazır hale getirilir.
Çizim ortamında ızgara sistemini eklemek için fare imlecini uygun konuma getirip sol tıklanmalıdır, ikinci tıklama ile yönü belirlenmelidir.
