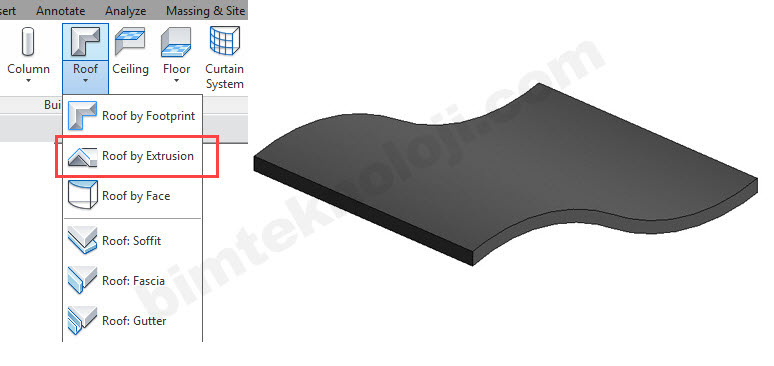

Revit’te çatı oluşturmak için, Roof by Footprint, (Ayakizi ile çatı) Roof by Extrusion, Roof by Face (yüzeye göre çatı) olmak üzere 3 seçeneğimiz vardır. Roof by Extrusion seçeneği ile çatı modeli, kesitinden modellenir. Çatı kesiti, tek doğrultuda uzatılarak çatı modeli oluşturulur. Kavisli çatı çizimleri için kullanılabilinir.
Extrusion ile çatı oluşturma;
Extrusion komutu ile çatı oluşturulacağı zaman, çatı kesiti, kesit (section) veya cephe (elevation) görünümlerinde çizilir.

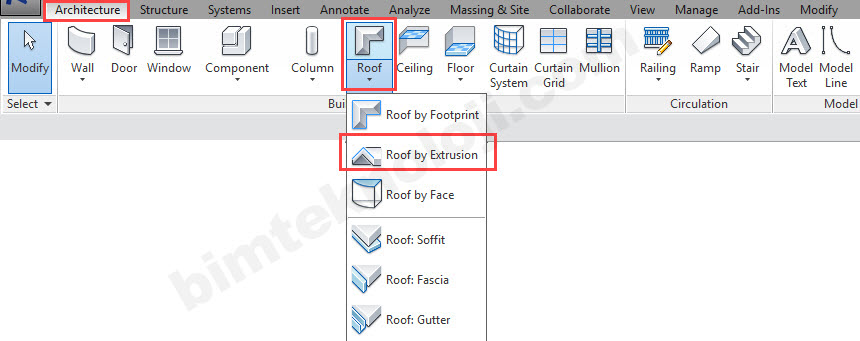

- 1. Architecture sekmesinden Roof açılır menüsünden Roof by Extrusion komutu kullanılır.

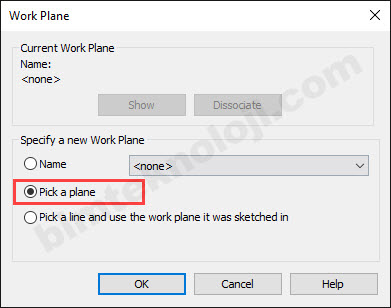

2. Work Plane iletişim penceresi açılır. Çalışma yapılacak düzlem belirtilir. ( Plan düzleminde, kesit seçeneği ile model oluşturulamayacağı için, kesit /cephe düzleminin seçilmesi istenir. )

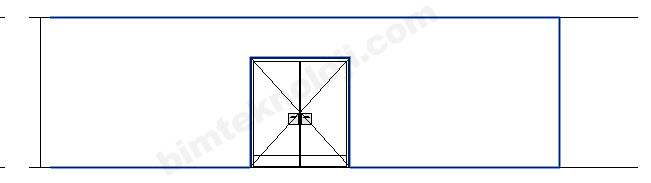

- Üzerinde çalışma yapılacak düzlem seçilir. (Fare ile model üzerine gelindiğinde etrafı mavileşir.)

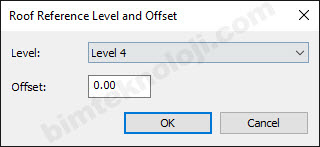

- Roof Reference Level and Offset iletişim penceresi açılır. Çatının referans seviyesi belirlenir ve Offset (öteleme) uygulamaya olanak sağlar. Projedeki en yüksek seviye varsayılan olarak seçilir.

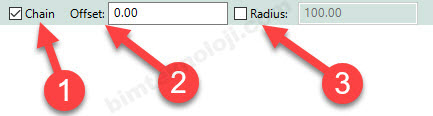

- Aşağıdaki imajdaki bilgilere göre çizime devam edilir.

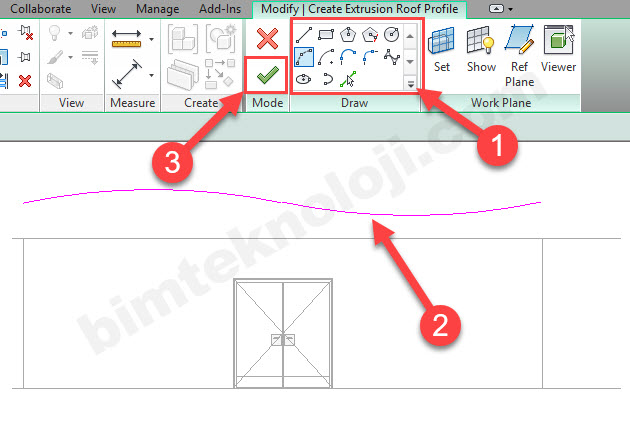

6.Modify sekmesinden uygun seçim aracı ile Eskiz ortamında çatı çizimi yapılır. Finish Edit Mode ile çizim tamamlanır.

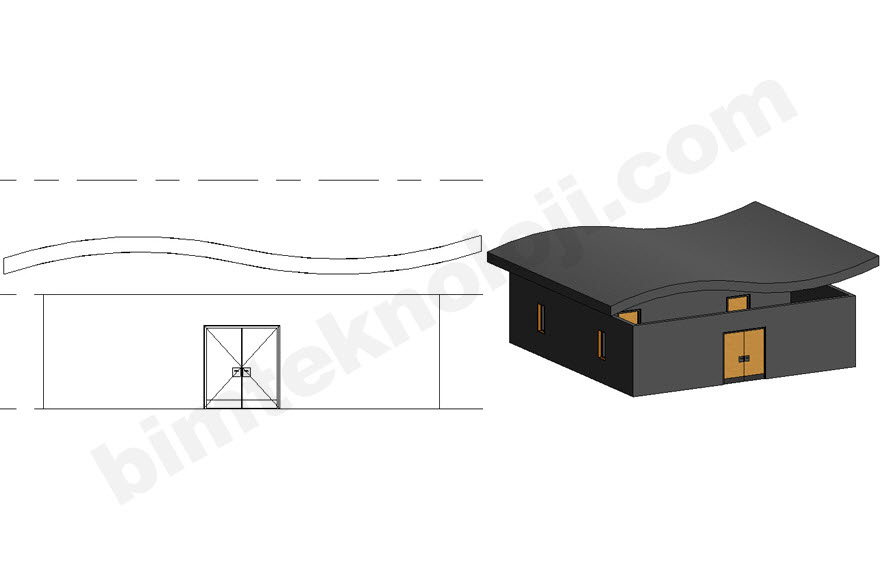

- Çatı oluşturulmuştur.

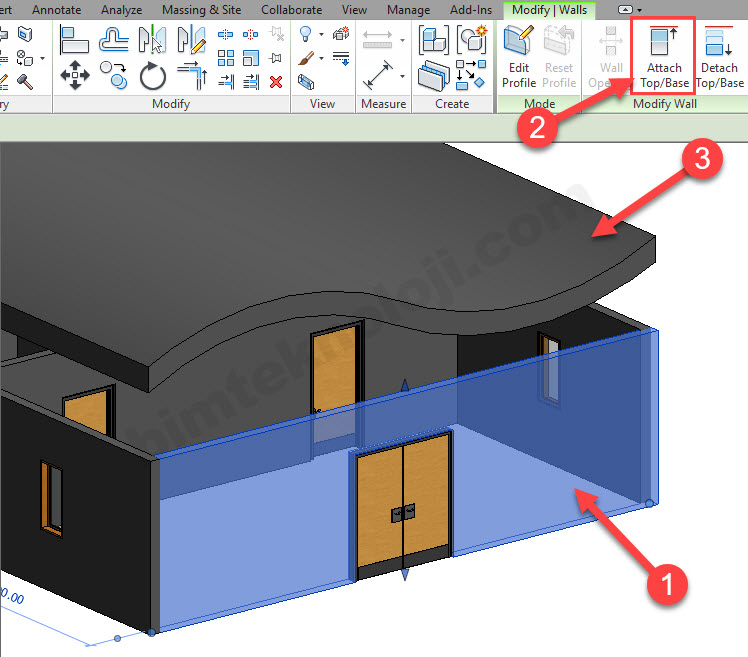

- Çatı ile birleşmeyen duvarlar var ise, duvarı seçip Modify panelinden Attach Top/Base komutu ile birleştirilir.
