BIM, inşaat sektörüne getirdiği birçok avantaj ile kendinden bahsettirmekte ve sektördeki öncü firmalar tarafından sıklıkla kullanılmaktadır. 2 boyutlu çizim ve projelendirme sisteminden 3 boyutlu sisteme geçişte değişen sadece 3D bilgi teknolojisi değildir, aynı zamanda mimari sunum biçimleri, görselleştirme pratikleri, projeye ait sunumlar da bu vasıta ile değişmektedir.
2 boyutlu projelendirme pratiğinde projeye ait plan kesit detay sunumları öncelikle 2 boyutlu çizim programlarında oluşturulmakta, sonrasında çeşitli grafik tasarım programları aracılığı ile, oluşturulmuş çizimler zenginleştirilerek sunulmaktaydı. Ancak BIM sayesinde bu çok aşamalı sisteme gerek kalmadan, tek yazılımda istenilen sunum görseline ulaşmak mümkündür.
Bu yazıda, Revit ile çizim ve görünüm ayarlarının nasıl düzenlenebileceğini ve aynı zamanda bu ayarlardan biri olan Görüntü Şablonları ile mimari sunum biçimlerinin nasıl değiştirilip, dönüştürülebileceğinden bahsedeceğiz.
Dosyayı buradan indirebilirsiniz:

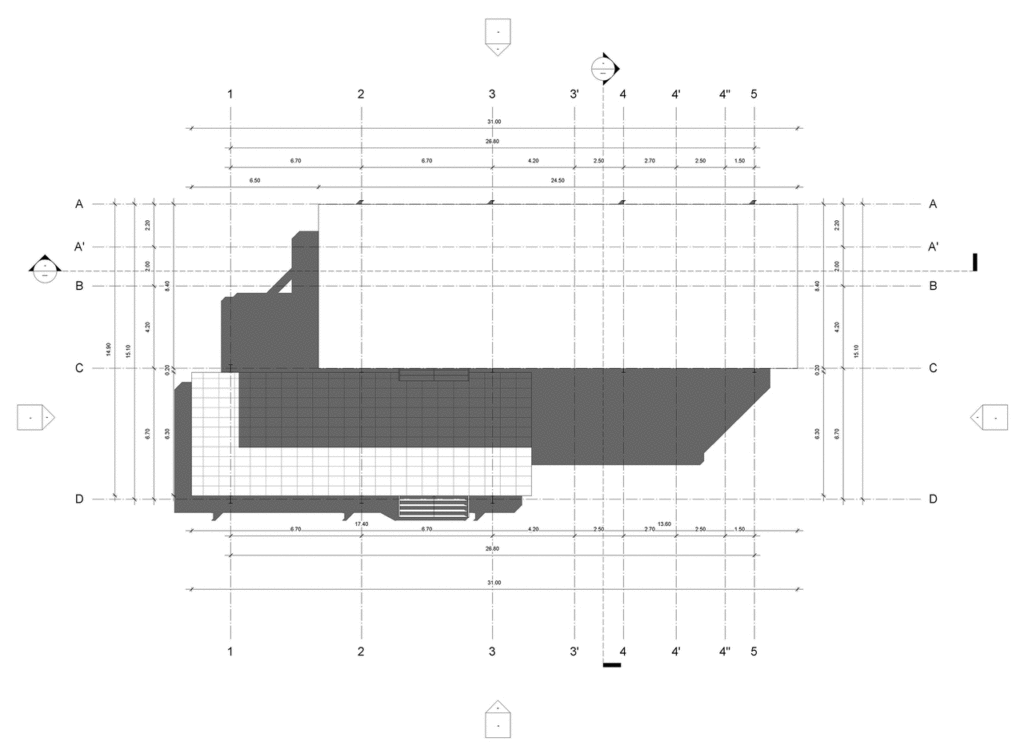

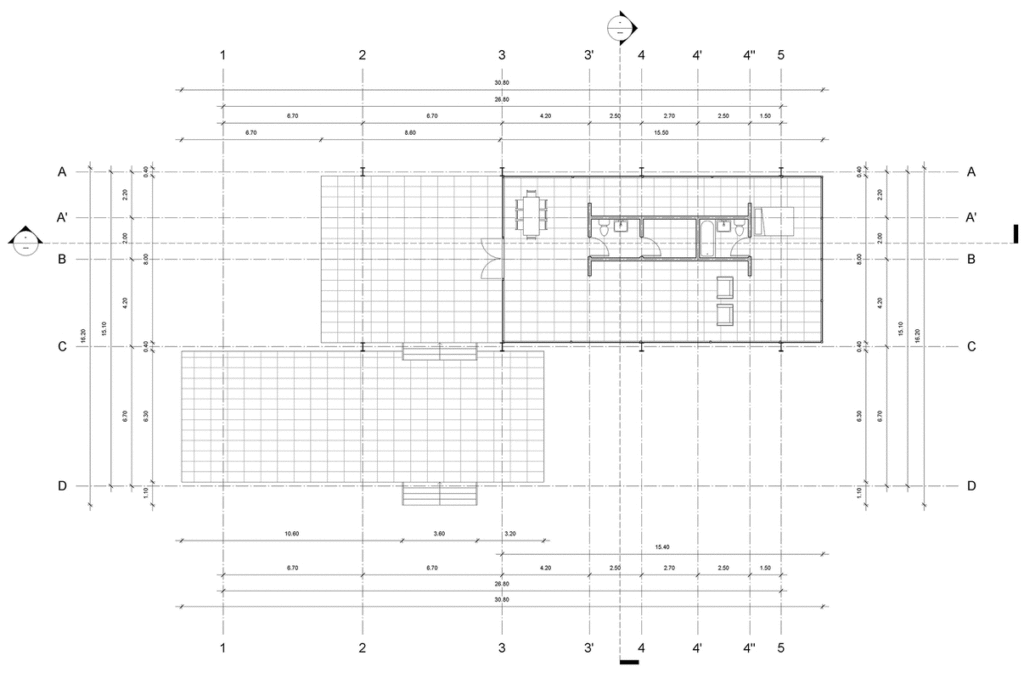

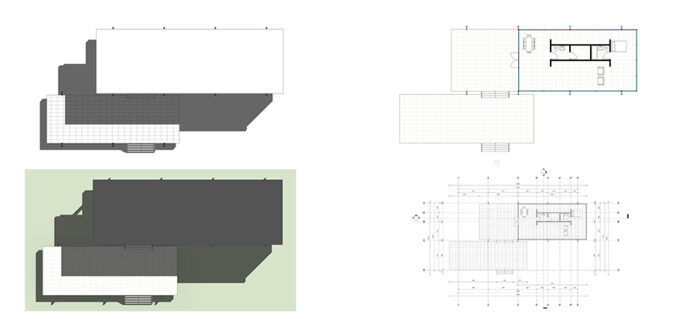

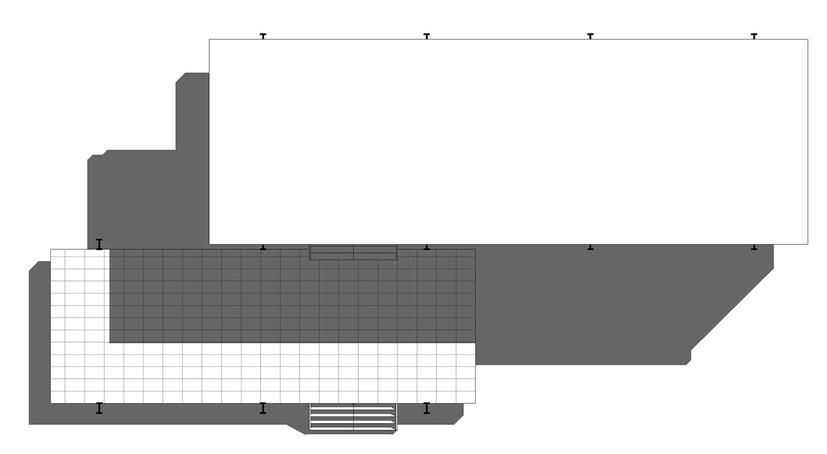

Bu dosya içinde özellikle BIM ve Revit kullanımına yeni başlayan mimarlar için oluşturulmuş, birbirinden farklı detay seviyesinde, farklı ölçekte ve farklı ışık ayarları ile oluşturulmuş 14 görüntü şablonu bulunmaktadır.
Bir Dosyadaki Görüntü Şablonlarını Projeme Nasıl Aktarabilirim?

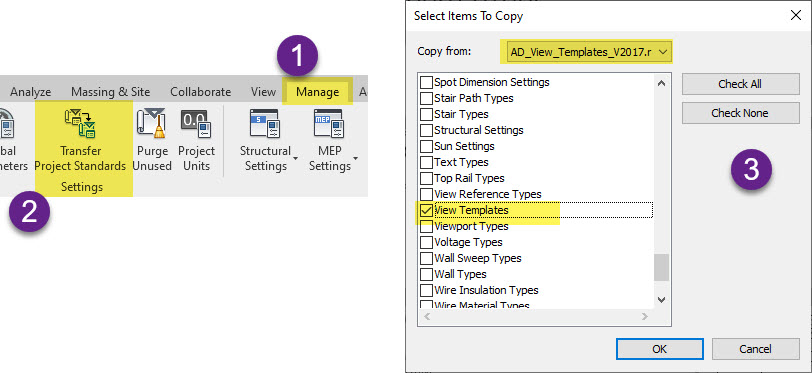

Görüntü şablonlarını kendi projenize aktarabilmeniz için öncelikle iki projenin de Revitte açık olması gerekmektedir. Daha sonra kendi dosyanızda Manage> Transfer Project Standardsyolunu izleyiniz. Bu sayede yeni bir pencere açılır ve projenize diğer dosyadan aktarabileceğiniz ayarları görebilir ve seçebilirsiniz. Öncelikle Check None ‘a tıklayın ve daha sonra seçenekler arasında View Templates ‘i seçin. Bu sayede Görüntü Şablonları projenize aktarılmış olur ve artık kullanıma hazırdır.
Görüntü Şablonlarını Nasıl Kullanabilirim?
Aktardığınız görüntü şablonlarını Properties’in altında Identity Data/View Templates sekmesine tıklayarak uygulayabilirsiniz. Yeni görüntü şablonu oluşturduktan veya mevcut olanları düzenledikten sonra, tüm şablonları View/ Graphics/ View Templates yolunu izleyerek kontrol edebilir, değiştirebilir ve kaydedebilirsiniz.
Revit ile Çizim ve Görüntü Ayarlarını Nasıl Düzenleyebilirim?

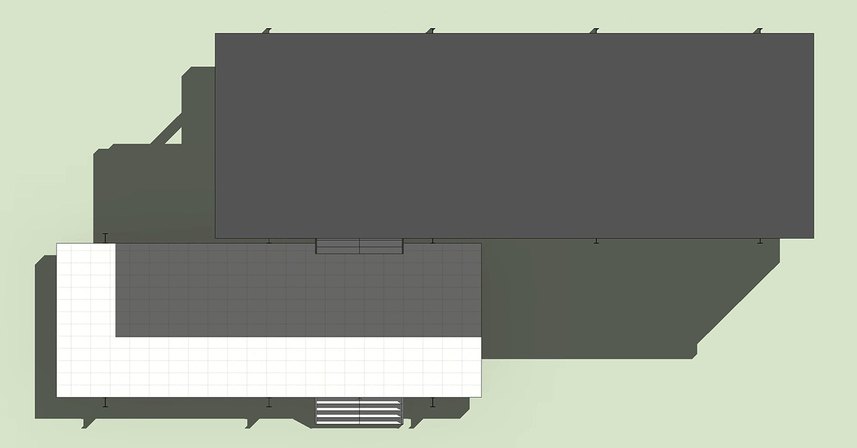

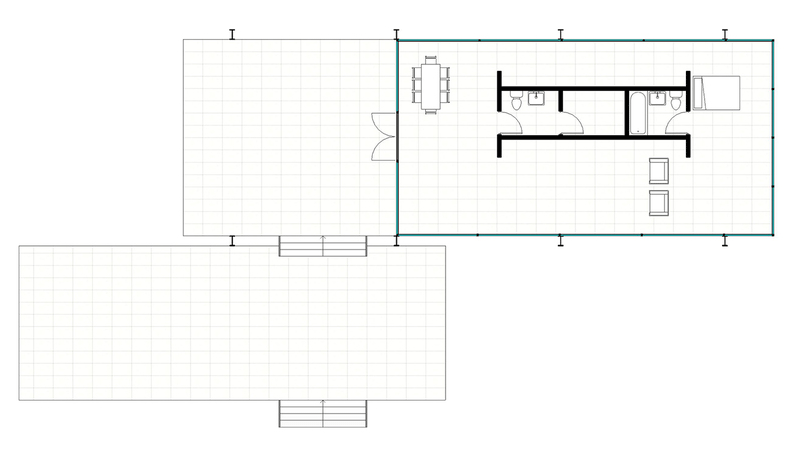

Mimari sunumu oluşturmak ve düzenlemek adına Revit sunduğu çeşitli seçenekler bulunmaktadır. 3 boyutlu ve 2 boyutlu elemanların kalem kalınlıklarını değiştirerek, gölge- gün ışığı ayarlarını değiştirerek ve revit model elemanlarının görünüm seçeneklerini düzenleyerek birbirinden farklı ve ilgi çekici mimari plan sunumları hazırlayabilirsiniz. Bunun için Revitte bulunan Object Styles, Visibility Graphics ve View Templates ayarlarını kısaca anlatacağız.
Object Styles:

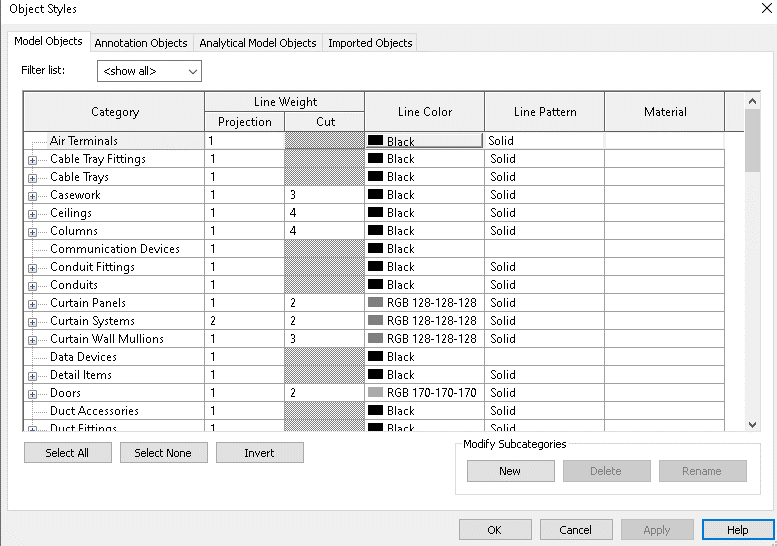

Object Styles menüsüne Manage/Settings yolundan ulaşabilirsiniz. Bu menü sayesinde 3 boyutlu elemanların görünüm ayarlarını düzenleyebileceğiniz gibi, 2 boyutlu elemanların ve notasyonların görüntü ayarlarını değiştirebilir; kesit, plan ve görünüş düzlemlerinde; renk, patern, çizgi kalınlığı, saydamlık vb. ayarlarını yapabilir ve tercihleriniz doğrultusunda nasıl görüntüleneceklerini düzenleyebilirsiniz. Objects Styles menüsünden genel, tüm modele özgü ayarlar yapılmaktadır.
Visibility Graphics:

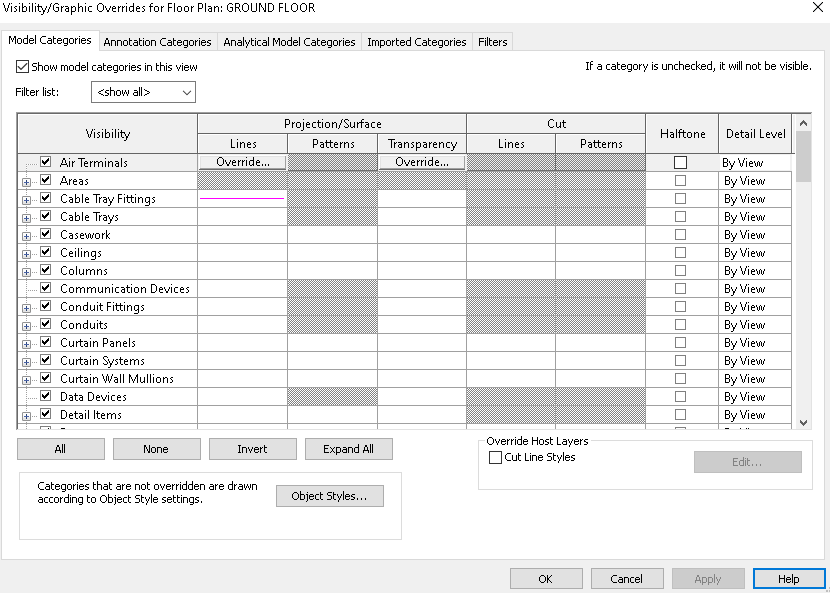

Object styles menüsünden genel düzenlemeler yapılsa da Revitte her görüntü düzleminin (plan,kesit , görünüş vb.) kendine has ayarları bulunmaktadır. View sekmesi altında bulunan Visibility Graphics menüsü sayesinde Revit ana penceresinde açık olan görünüş düzlemindeki (kesit, plan, görünüş… vb.) nesnelerin sadece bu görünüş düzlemine has olarak nasıl görüntüleneceğini düzenleyebilirsiniz. Bu menü, Object Styles ve View Templates seçenekleri ile yapmış olduğunuz değişikliklerden bağımsız olarak mevcut görünümde değişiklik yapmanıza olan sağlar; ancak bu görünümde aktif bir görüntü şablonu kullanılıyor ise düzenleme yapılamaz.
View Templates:
Object style menüsünden genel görüntü ayarlarını düzenleyip, visibility graphics menüsünden görünüşe özgü belirli düzenlemeler yaptıktan sonra, değişiklerinizi Şablon olarak kaydedebilir ve bu şablonu farklı görünüş düzlemlerinde kullanabilirsiniz. Görüntü şablonunu aynı zamanda, Project Browser’da düzenlemesi yapılmış görüntüye sağ tıklayıp, Create View Template from View seçeneği ile kaydedebilirsiniz.
