Bir Revit projesinde proje bilgilerinin ve gerçek konumunun girilmesinin bir çok avantajı bulunmaktadır. Proje İsmi, Proje Numarası, Yayın Tarihi, Revizyon Bilgileri, Proje Adresi, İşveren Bilgileri vb. veriler proje parametreleridir ve bu parametreler Etiket ( Label) olarak paftalara ve çizimlere eklenip kullanılabilir. Ancak adres bilgilerinin girilmesinin ve projenin konumlandırılmasının parametrik avantajları dışında başka avantajları da bulunmaktadır.
Bir Revit projesi coğrafi olarak konumlandırıldığında, o bölgeye ait hava durumu, gün ışığı, arazi koşulları gibi temel düzeyde verilere Revit üzerinden erişebilirsiniz. Bu veriler ile de arazinin özelliklerine dair çeşitli sunumlar hazırlayabilir, gün ışığı ve gölge analizleri, enerji ve ısınma analizleri yapabilir ve doğal ışığın ve yapının doğru tarafına düşmesini sağlayarak gerçekçi Render çalışmaları hazırlayabilirsiniz.
Revitte Bir Projenin Konum Ayarlarının Yapılması

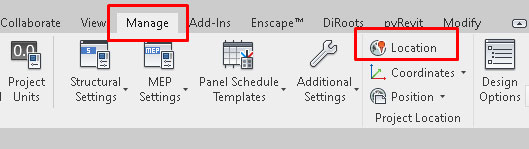

Revitte bir projenin coğrafi konumunu adres bilgilerini ya da enlem ve boylam bilgilerini girerek belirlemek mümkündür. Proje konumunu Manage / Location’a tıklayarak belirleyebilirsiniz.
Konumu belirlemek için iki seçenek bulunmaktadır.

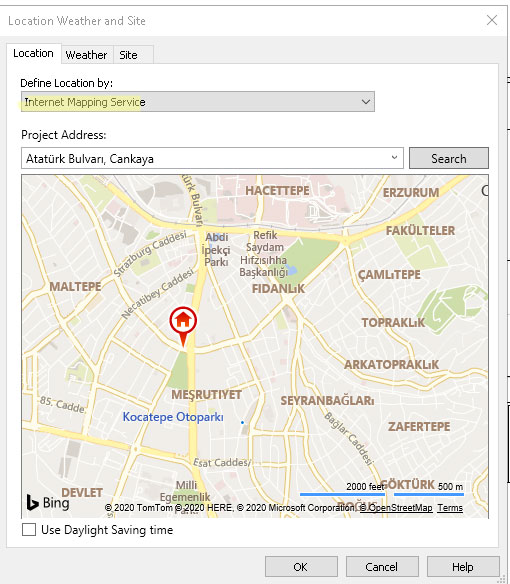

- Haritalar Hizmeti ile:
Revit Haritalar hizmeti ile etkileşimli çalışmaktadır. Bilgisayarınız internete bağlandığında Revit, girdiğiniz adres bilgisine göre projenizi konumlandıracaktır.

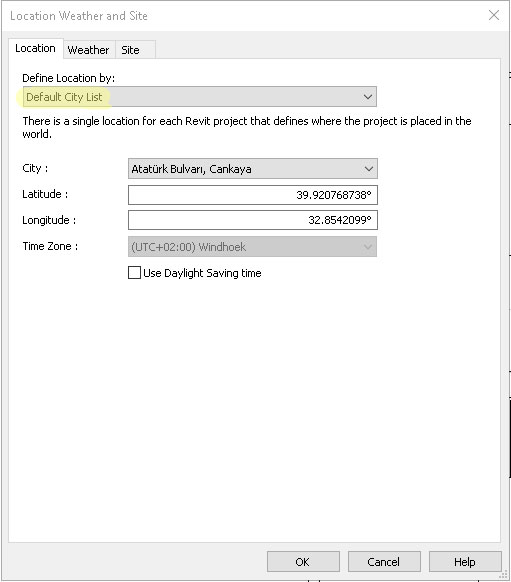

- Varsayılan Şehir Listesi seçeneği ile:
Bu seçenek ile de enlem ve boylam verilerini girerek projenizi konumlandırabilirsiniz.
Gerçek Kuzey Yönü (True North) ve Proje Kuzey Yönü’nün (Project North) Düzenlenmesi
Her Revit projesinde iki tane kuzey yönü bulunmaktadır. Bunlardan ilki Proje Kuzeyi (Project North) diğeri ise Gerçek Kuzey’dir(True North). Proje Kuzeyi’nin Gerçek Kuzey yönü olması beklenemez. Eğrisel ya da açılı bir modelde çalışmak zor olduğu için Revit Proje Kuzeyini düşey bir düzlemde otomatik olarak oluşturmaktadır ve aslında Revit arayüzünün Kuzey yönüdür.
Gerçek Kuzey (True North) ise modele ve projenin konumuna göre ayarlamış asıl kuzey yönünü temsil eder. Projenizi bu yöne ayarladığınızda, lokasyon, hava durumu ve arazi verileri ile gerçekçi analizler oluşturabilirsiniz.

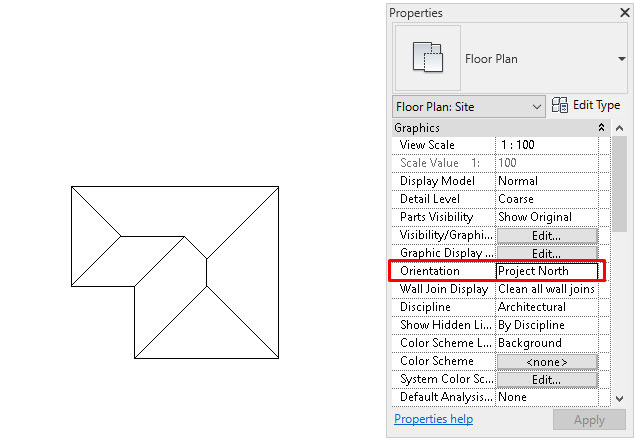

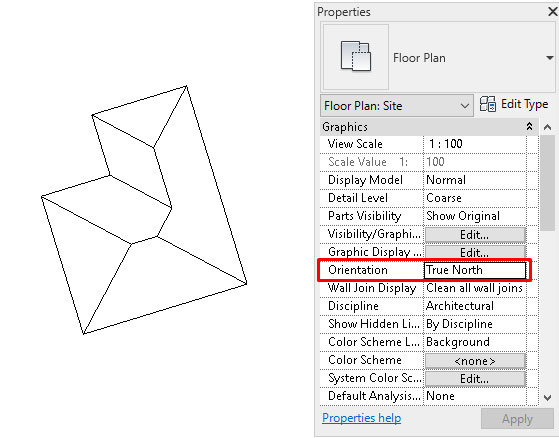

- Projenizi Gerçek Kuzey yönüne döndürmek için öncelikle Planı (Tercihen Vaziyet Planı) True North’a ayarlamanız gerekmektedir. Bunun için öncelikle Plan görünümünü aktive ediniz ve ardından Properties’in altında Orientation Sekmesinden True North ‘u seçiniz.
Daha sonra Manage / Position / Rotate True North’a tıklayın. Döndürme Aracı otomatik olarak etkinleştirilir ve planı proje arazisindeki gerçek kuzey yönü ile aynı hizada olacak şekilde döndürerek projenizi Gerçek Kuzey yönüne yerleşecek şekilde ayarlayabilirsiniz. Eğer planınızı eski görünümüne döndürmek isterseniz, Properties paneli altındaki Orientation seçeneğininden Project North’u seçmeniz gerekmektedir.
İpucu: Karışıklığı önlemek için, Gerçek Kuzey yönünü güvenilir arazi koordinatlarını tanımladıktan ve Proje Kuzeyi yönüne göre modelinizi oluşturduktan sonra tanımlayın.
- Yazı Autodesk Knowledge Network’den yorumlanarak çevirilmiştir.
Kaynak: https://knowledge.autodesk.com/support/revit-products/learn-explore/caas/CloudHelp/cloudhelp/2019/ENU/Revit-Model/files/GUID-ED5BC6E5-0B9D-477C-8F08-692A44E28646-htm.html
