Revit’te structural (yapısal) ve architectural (mimari) kolon olmak üzere 2 tip kolon vardır. Architectural (mimari) kolonlar yer tutucular veya dekoratif elemanlardır, structural(yapısal) kolonlar ise dayanım ve yük parametreleri ile ilgili net bilgiler içerir. Mimari proje hazırlanırken, öngörü olarak kolon yerleşimi yapılabilinir, bu esnada kullanılan kolonlar architectural kolonlardır.
- Revit’te kolon oluşturmak için Architecture sekmesinden Column açılırmenüsünden Structural Column ya da Column: Architectural komutu kullanılır.
- Dosya içerisinde olan kapılar Properties penceresine gelir.

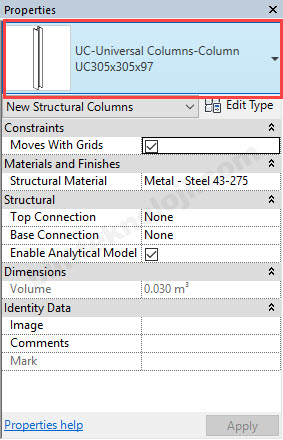

- Properties penceresinden uygun kolon tipi seçilir. Eğer uygun kolon tipi yok ise, kütüphaneden yeni bir family eklenir ya da mevcut bir kolon tipi çoğaltılır. Kütüphaneden yeni bir kolon eklemek için, kolon komutu seçili olduğunda Load Family seçeneği aktif olacaktır. Load Family (familya yükle) komutu seçilerek kütüphaneden istenilen pencereler projeye alınır.
- Mevcut kolon tipini çoğaltmak için, Edit Type komutuna tıklanır, açılan Type Properties penceresi altında Duplicate ile yeni kapı tipi isimlendirilerek oluşturulabilir.
Önemli Not: Yeni kolon tipi oluştururken, kolonu Duplicate ile çoğaltmanız önemlidir. Seçilen Kolon’da, Duplicate yapmadan işlem yaparsanız, o kolon tipi değişmiş olacak ve projedeki aynı tipteki kolonlar değişecektir.
- Oluşturulan kolon tipinin ölçüleri, Edit Type komutuna tıklanır. Type Properties penceresinden Dimensions başlığı altından düzenlenebilir. Width ile genişlik, Height ile yükseklik değerini ayarlayabiliriz.
- Uygun kolon tipi seçildikten sonra, Modify/Place Structural Column bölümünden aşağıdaki verilen bilgiler düzenlenir.
1-Rotate after placement: İşaretlenirse kolon yerleştirildikten sonra yönü ayarlanabilir.
2-Depth kolonun derine, Height yükseğe yerleştirilmesini sağlar.
3-Kolonun kot seviyesini belirler.Unconnected ile kotsuz çizim yapılır.
4-Unconnected seçildiğinde aktif olur ve değerini belirtir.
- Kolonlar yerleştirilmiştir.
