Döşemelerde seramik başlama yönü vermek istediğimizde, yada tavan planlarında, 60×60 tavan gridine MEP ekipmanların yerleşimlerini ayarlamak istediğimizde tarama çizgilerinin yön ve konumlarının pratik bir şekilde ayarlanması ihtiyaç duyarız. Revit’te bu hizalamaları yapabilmek içinse, align komutu sıklıkla kullanılmaktadır. Revit’te döşeme, tavan, çatı vb elemanlarda, tarama çizgilerinin bazen align edebilirken, bazen de aynı taramaların aling edilemediğini görürüz.

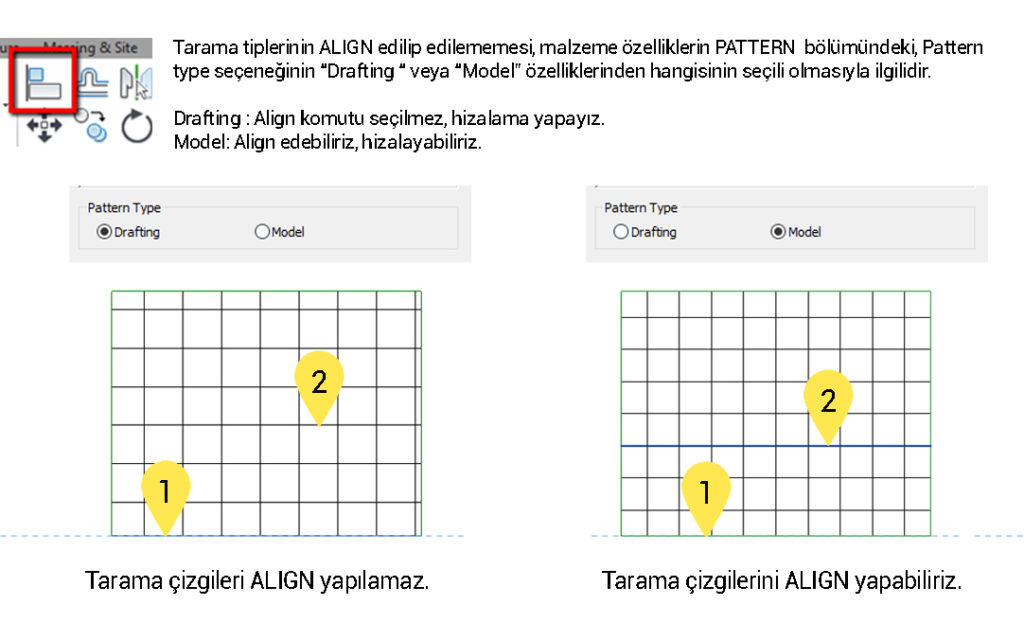

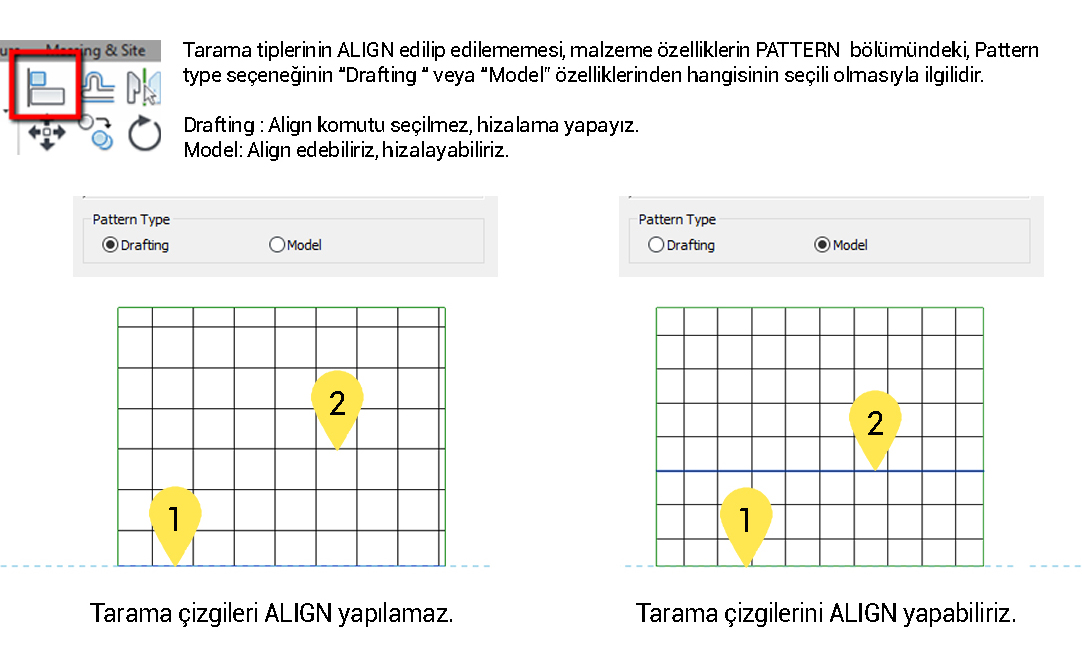

Tarama tiplerinin ALIGN edilip edilememesi, malzeme özelliklerin PATTERN bölümündeki, Pattern type seçeneğinin “Drafting “ veya “Model” özelliklerinden hangisinin seçili olmasıyla ilgilidir.
Drafting : Align komutu seçilmez, hizalama yapayız.
Model: Align edebiliriz, hizalayabiliriz.
Döşemelerde tarama çizgilerini align komutu ile kullanmak istiyorsak, döşemelerin tarama tiplerinin pattern type kısmını MODEL olarak değiştirmemiz gerekmektedir.

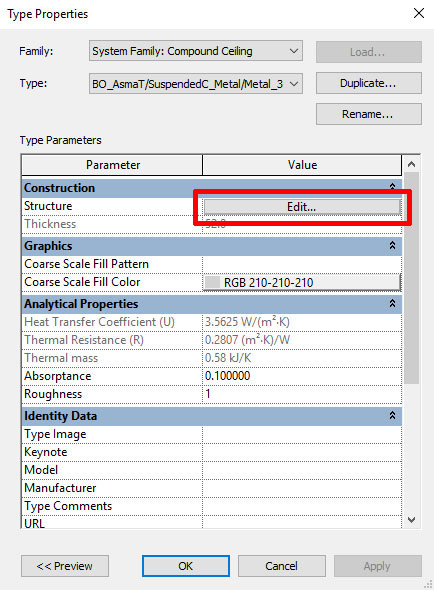

1. İlgili döşeme / tavan / çatı seçerek Edit Type sekmesine tıklayın.

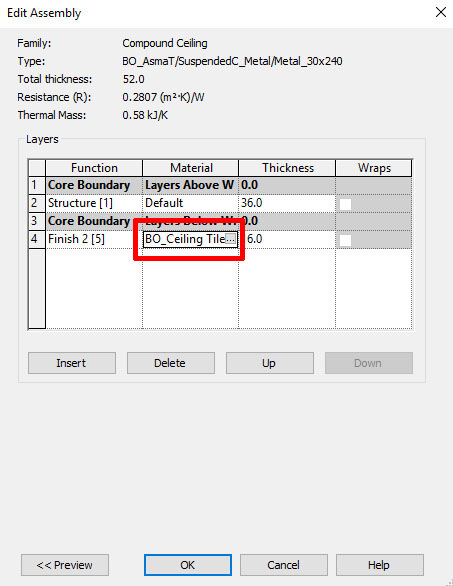

2.Construction kısmından Edit tıklayın.
3.Finish malzemesinin özelliklerine tıkladığınızda, Material Browser kısmı, malzeme ayarlarını yaptığımız bölüm açılacaktır. ( Material Browser ‘ı MANAGE, MATERIALS sekmesinden de açabilirsiniz. )
4. Finish malzemesinin özelliklerinin, Graphics bölümünde bulunan, Surface Pattern kısmına gelin.
5.Fill Patterns bölümünde, İşaretli olan kısımda drafting yerine model işaretlenip uygun tarama tipi seçildiğinde taramanın başlangıç yönü align komutu ile düzenlenebilecektir.
