Revit’te proje bitmeden, çizim çalışmaları devam ederken de pafta ekleyebiliriz. Hızlı bir şekilde baskı almak gerektiğinde yada paftalı, antetli çizim iletmemiz gereken durumlarda, pafta oluşturmakla zaman kaybetmeden, hazır olan paftaları kullanabiliriz.

Revit’te çizimler güncellendiğinde, paftalarda otomatik olarak güncellenecektir.

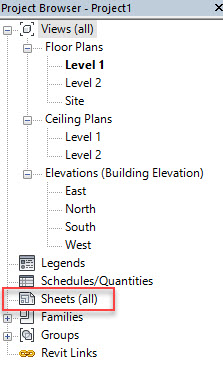

Sekil 1: Çizimde herhangi bir pafta olmadığında, ‘Sheets’ sekmesinde + işareti görülmez.

Projeye yeni bir pafta eklemek için,

  1. View menüsünden Sheet komutu kullanılır. Project Browser da, Sheets başlığında , sağ tıklama yapıldığında da yeni pafta seçeneği çıkar.

  1. Açılan New Sheet penceresinden uygun anteti seçerek paftayı projemize ekleyebiliriz.

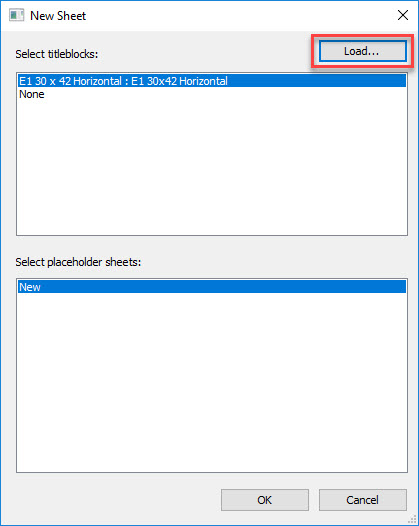

  1. New Sheet penceresinden yüklü olan antetlerimizi görebiliriz. Load komutu ile yüklü olmayan antetlerimizi yükleyebiliriz.

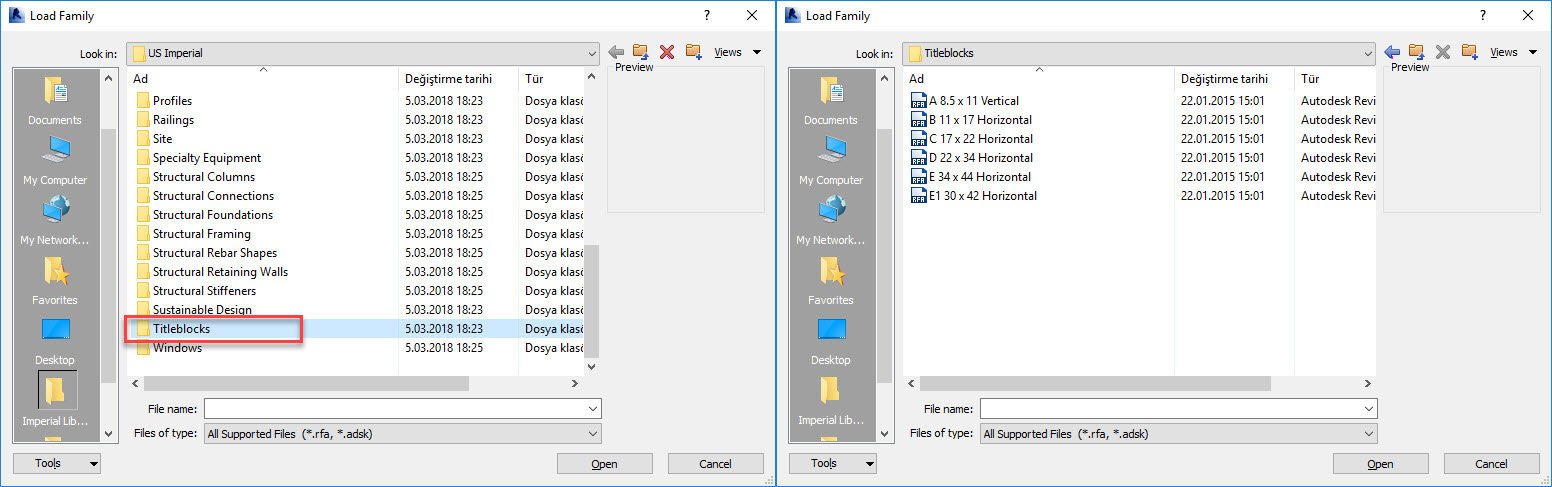

  1. Load Family penceredesinden Titleblocks klasörü içerisinden uygun olan antet formatını seçebiliriz.
  2. Project Browser’dan Sheets başlığı altında projemize eklediğimiz paftaları görebiliriz. Herhangi bir paftaya sağ tıklayarak gerekli düzenlemeleri yapabiliriz. Rename (Yeniden adlandır) ile paftanın adını ve numarasını düzenleyebiliriz.

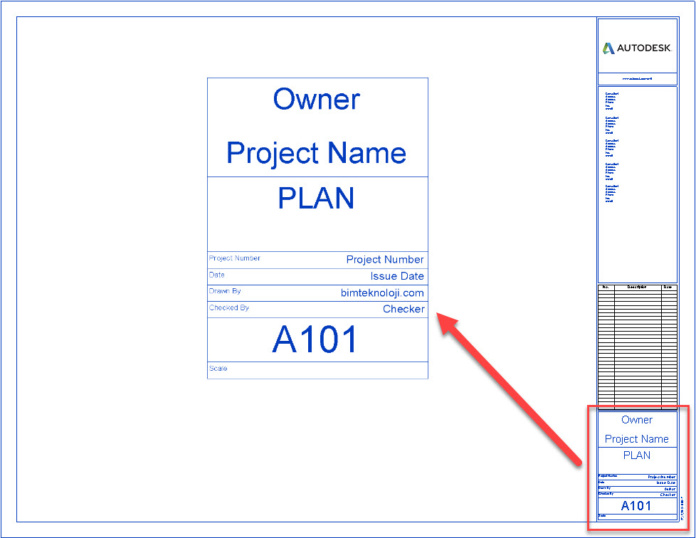

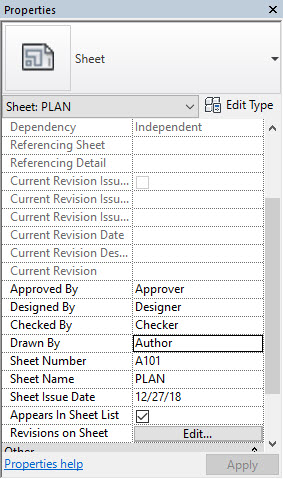

  1. Pafta ile ilgili bilgileri Properties penceresinden değiştirebiliriz. Bu işlemi paftanın sağ alt bölümüden de yapabiliriz.
