Navisworks aracında, proje kontrol işlemleri için gerekli olan mesafe ölçme, not alma, yorum ekleme işlemleri Review sekmesinden yapılır. Bu sekmenin içerisinde, Measure , Redline, Tags ve Comments kısımları yer almaktadır. Mesafe ölçme komutları Measure bölümünde yer alır.
Measure bölümünde, mesafe ölçme işlemleri yapılır. Noktalar arası mesafe, açı, alan gibi özelliklerden faydalanılarak mesafeler ve alanlar ölçülür.
Point to Point: İki nokta arasındaki mesafeyi ölçer.
Point to Multiple Points: Birden fazla nokta arasındaki mesafenin ölçülmesi sağlanır.
Point to Line: Bir hat boyunca giden noktaların mesafesini toplayarak ölçer. Örneğin, yapının köşe noktalarını seçerek, toplam uzunluğu bulmak istediğinizde bu komutunu kullanabilirsiniz.
Accumulate: Aynı hat üzerinde olmayan, farklı konumlarda yer alan, noktalar arası seçilen mesafeleri toplayarak ölçme işlemi yapar.
Angle: Verilen üç nokta arası açı ölçüsünü verir.
Area: Seçilen noktalar arasında kalan alan bilgisini verir.
Burada dikkat edilmesi gereken mesafe ölçüm çizgileri geçici çizgilerdir. İkinci ölçme işlemini yaptığınızda, bir önceki ölçüm bilgileri iptal olarak görünmeyecektir.
Ölçüm bilgilerinin ekranda kalmasını istiyorsanız, ölçüm yapmadan önce pasif halde olan, ölçü komutundan sonra aktifleşen CONVERT to REDLINE seçeneği ile, ölçü bilgilerini çizim aracına dönüştürebilirsiniz
Ölçü gösterimleri, çizimde Uzaklaştırma-yakınlaştırma-döndürme (zoom-rotate) gibi işlemler yaptığınızda silinmeyecektir. Kolay okunabilmesi için Uzaklaştırma-yakınlaştırma mesafenize göre, otomatik olarak yazılar büyüyecektir.
Lock (kilit) seçeneği ise, ölçümleri yaparken istenilen koordinat düzleminde ölçüm yapılmasını sağlayan oldukça kullanılan bir komuttur. Üç boyutlu çizimlerde, aynı düzlemde seçim yapıldığı sanılırken, farklı düzlemler kolaylıkla seçilebilmektedir. Bunu önlemek için kilit seçeneği kullanılır. Sadece X, Y, Z vb. düzleminde noktaları seç gibi seçenekler sunar.
Örneğin; Z düzlemini kilitleyerek, alınan mesafe ölçüsünün sadece Z hattında olması sağlanarak, yükseklik ölçüsü elde edilir.
Not: Mesafe ölçümleri yapılırken, bu seçeneğin kullanılması, olası farklı düzlem seçme hatalarının önüne geçilmesini sağlayacaktır.
Clear (Temizle) komutu ile, yapılmış olan ölçümler silinir.
Mesaure bölümün sağ alt köşesinde yer alan küçük ok işaretine basıldığında, ölçüm aracı aktif olarak, ayrı açılan sekmede mesafeler görünecektir.

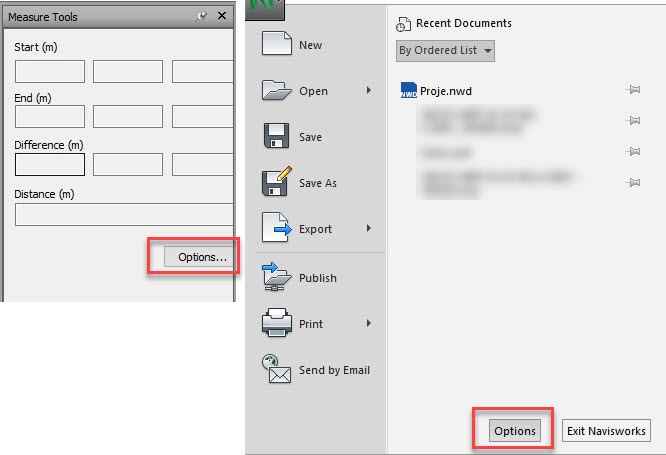

Measure Tools kısmında yer alan Options seçeneğinden yada Navisworks / Options seçeneğinden Ölçme işlemleri ile ilgili ayar kısmına gelerek, düzenlemeler yapabilirsiniz.
Ayarlar kısmında dikkat edilmesi gereken kısım, ölçüm birimi seçeneği olacaktır. Options Editor / Display Units seçeneğinden, kullanmak istediğiniz ölçü birimini metre. Cm. mm. vb seçebilirsiniz.
