Navisworks Koordinat Bilgisi Öğrenme

448

Navisworks aracında koordinat sistemine göre çalışmak daha uygun bir yöntemdir. Navisworks e eklenen çizimler, mevcut konumlarında kalırlar. Eklenen çizimi, Navisworks te hareket ettirmek zor ve doğru olmayan bir yöntemdir. Bunun için, çizimler çalışıldıkları araçta doğru koordinat sisteminde hazırlanmalıdır.

Navisworks aracında, koordinat bilgisine erişmek için aşağıdaki işlemler yapılır.

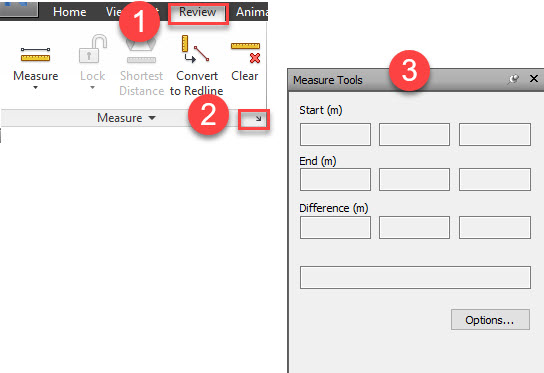

  1. Üst sekmede yer alan, Review sekmesi tıklanır.
  2. Review / Measure bölümüne gelinir.
  3. Measure grubunun sağ alt köşesinde bulunan açılır ok işareti tıklandığında Measure Tools sekmesi açılır.

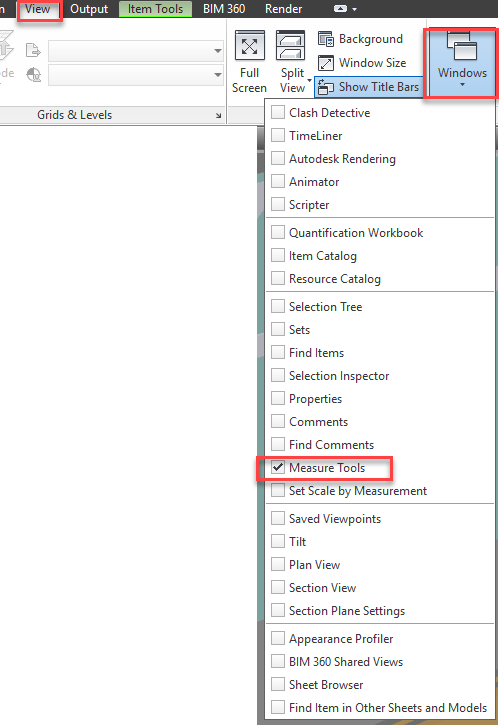

Not: Measure Tools komutu, View / Windows / Measure Tools seçeneğinin işaretlemesiyle de açılır.

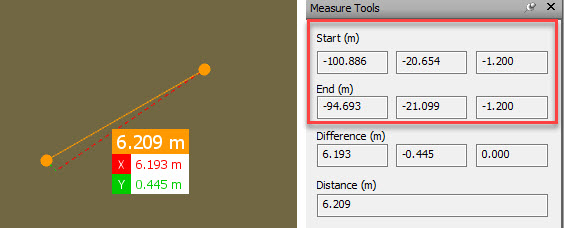

Measure komutu ile ölçüm yapıldığında, Start ve End bölümlerinde yazan değerler koordinat bilgilerini verecektir.

Not: Ölçü birimi (metre, santimetre vb.)  Measure Tools / Options komutu tıklanınca açılan Options Editor penceresinden, Display Unit seçeneğinden ayarlanır.
