Navisworks Yuvarlak Nesneleri Ölçme

254

Navisworks aracında standart ölçüm ayarlarında yuvarlak nesneleri ölçmesi zor olabilmektedir. Özelikle MEP çalışmalarında sıklıkla yer alan, yuvarlak şekilli kanallar, borular ile ilgili ölçme işlemleri yapılacağı zaman, SNAP (Nokta Yakalama) özelliklerinden EDGE seçeneği aktif olmalıdır.  (SNAP AYARLARI: çizgilerin uç noktaları, orta noktaları, EDGE (kenar çizgileri) vb. nokta yakalama ayarlarının yapıldığı kısım)

Snap ayarlarından Edge seçeneğini açmak için,

  1. Üst sekmede yer alan, Review sekmesi tıklanır.
  2. Review / Measure bölümüne gelinir.
  3. Measure grubunun sağ alt köşesinde bulunan açılır ok işareti tıklandığında Measure Tools sekmesi açılır.
  4. Options / Ayarlar kısmı tıklandığında Options Editor açılacaktır.

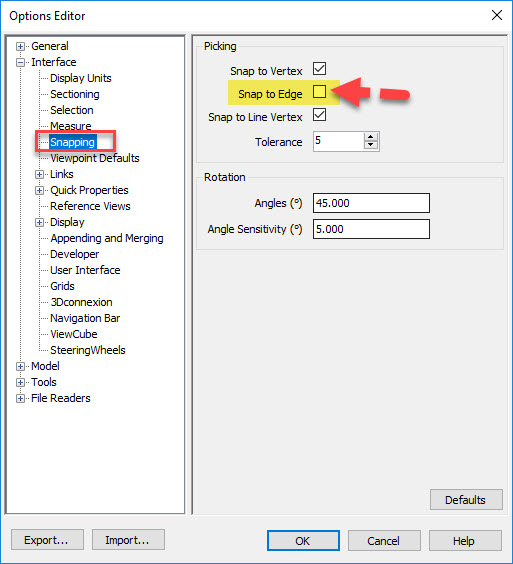

Options Editor penceresinde Interface / Snapping kısmına gelinir.

Snap to Edge kutucuğu işaretlenir. Artık, nesnelerin kenar çizgileri seçilebilir durumdadır. Nesne seçimleri yapılırken karışıklık oluşturmaması nedeniyle, işlem bittikten sonra Edge seçeneğinin kapatılması önerilir.

Yuvarlak şekilli nesnelerin kenarları seçilerek ölçme işlemi yapılır.
