1Dynamo aracında, konum ve kat bilgisine göre, nesneleler (family) nasıl eklenir?
Dynamo aracında, family eklemek için çeşitli yöntemler vardır. Bunlardan birisi, konum ve kat bilgisine göre family eklemesini gerçekleştiren, ByPointAndLevel komutudur. Eklenen family lerin değişken olması durumunda ya da konum bilgileri değişecek ise bu Node kullanılır.
Hatırlatma: Dynamo aracında, çalışma alanına elementler eklenerek işlemler yapılır. Bu elementler için daha çok Node kavramı kullanılır.
Dynamo aracında, komutlar, yapılması istenilen işlemler Node’lar aracılığı ile sağlanır. Her bir komut için farklı özelliklerde Node’lar mevcuttur. Ara yüzün sol kısmında yer alan panelden, kullanılacak olan Node bulunur ve üzerine tıklandığında, çalışma alanına aktarılır.
Dynamo yazılımını yeni öğrenmekte ya da Node konuları hatırlamakta güçlük çekiyorsanız, Dynamo Giriş yazısına göz atabilirsiniz.
ByPointAndLevel

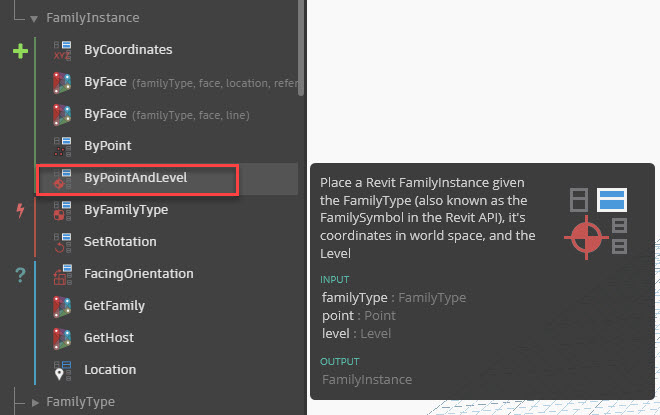

1. Revit > Elements > FamilyInstance bölümünde bulunan Node’lardan ByPointAndLevel çalışma alanına eklenir.
Bu Node ile işlem yapabilmek için, sol kısmında görülen, familyType, point ve level bilgilerine ihtiyaç vardır.

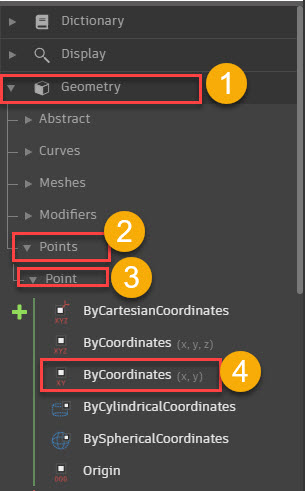

2. Point Eklemek için: Geometry kategorisi> Points Alt Kategorisi> Point alt kategorisinde yer alan ByCoodinates(x,y) seçilir.

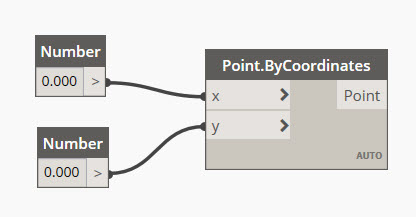

3. Point Bilgilerinin girilebilmesi için X ve Y nokta değerlerine ihtiyaç vardır. Bu değerler Number node ile girilecektir. Dolayısıyla iki adet Number Node a ihtiyaç vardır. Input> Basic> Number tıklanarak, bir adet daha Number çalışma alanına alınır. Number Node ları, X ve Y değerlerine bağlanır.

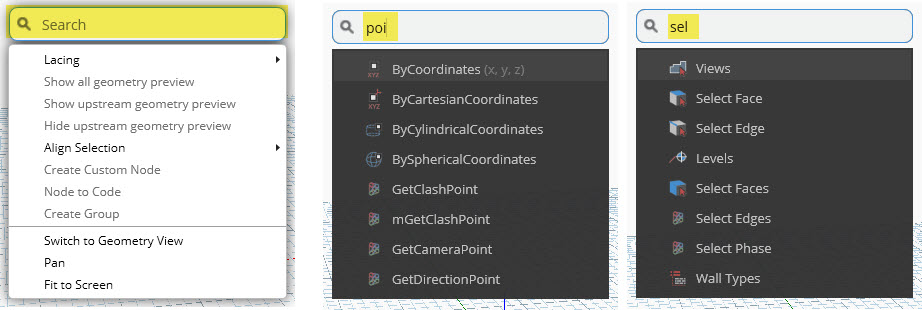

NOT: Node’lar eklemek için bir diğer yöntem, çalışma alanında farenin SAĞ TUŞUNU tıklamaktır. Sağ tuş tıklandığında, açılan sekmede, Search tuşuna harfler girildiğinde, girilen harflerin geçtiği komutlar görüntülenecektir.

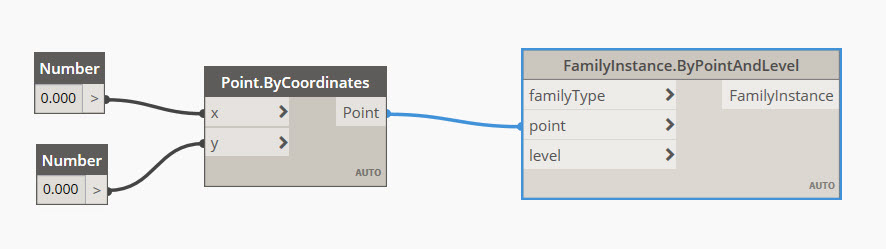

4. Oluşturulan Point değeri, ByPointAndLevel Node unda bulunan Point ile bağlanır.
Family Type
5. Sol kısmında görülen, family Type datasını eklemek için;

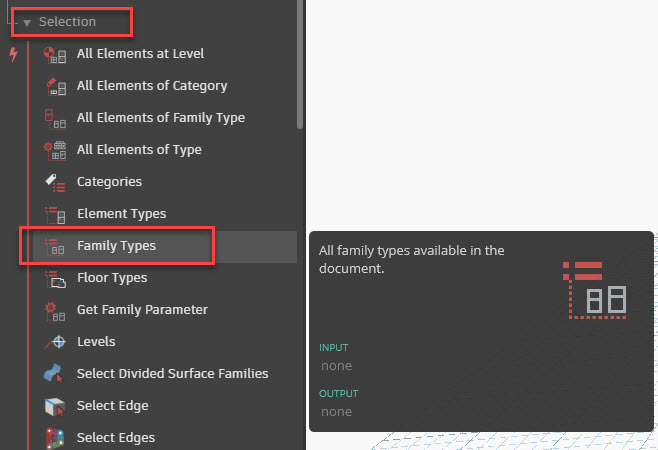

Revit>Selection> Family Types eklenir.

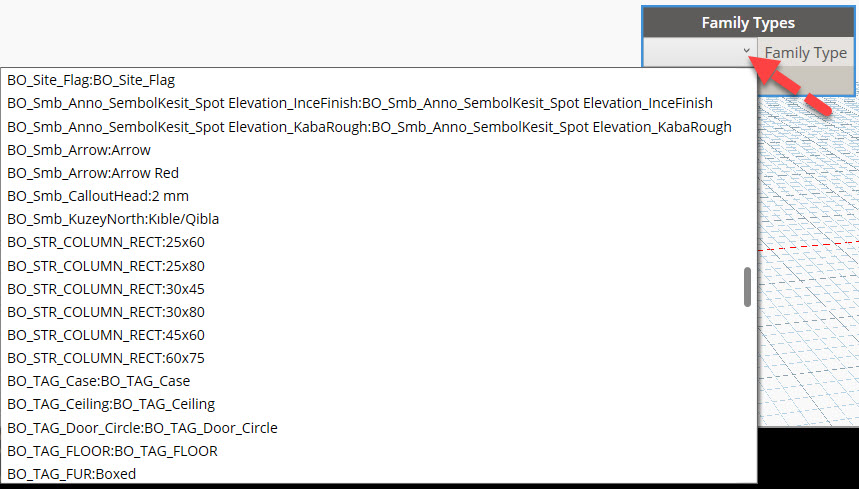

6. FamilyTypes sekmesinde, projede yer alan tüm family ler görüntülenir. Eklenmesi istenilen family seçilir.

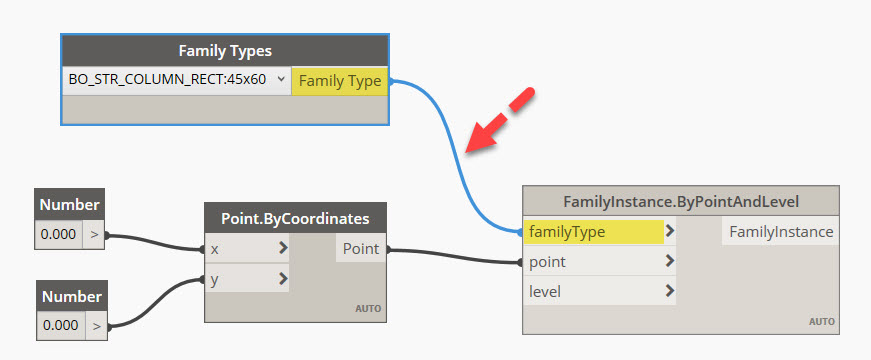

7. Oluşturulan FamilyType değeri, ByPointAndLevel Node unda bulunan familyType ile bağlanır.
Level
8. Sol kısmında görülen, level datasını eklemek için;

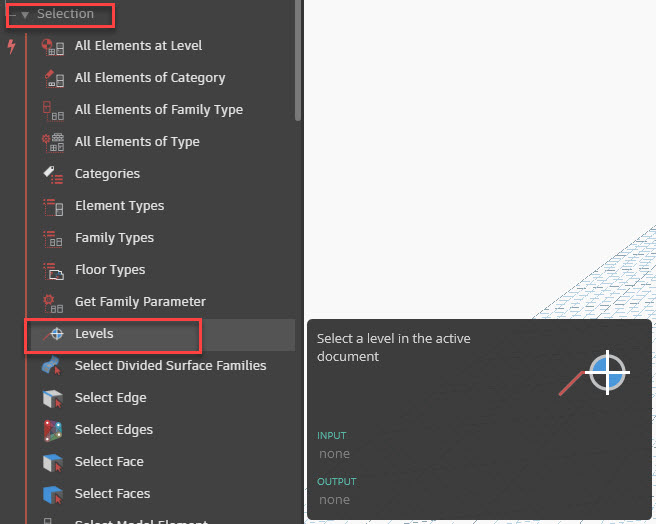

Revit>Selection> Levels eklenir.
9. Levels Node’unda açılır sekmede projede yer alan Level (Katlar) seçenekleri yer alır. Eklenmesi istenilen Kat seçilir.

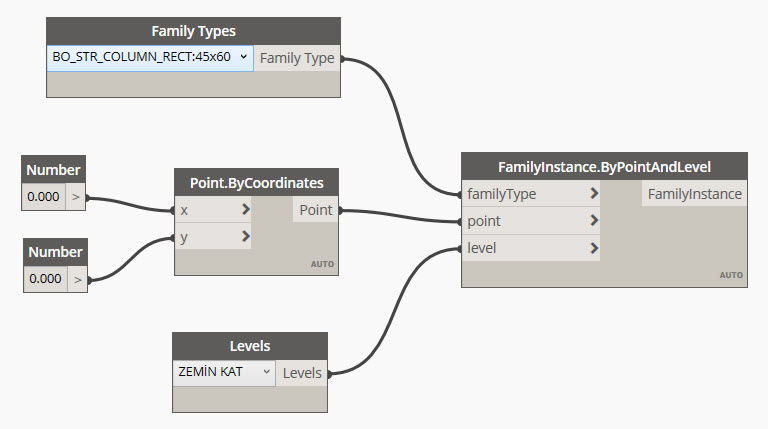

10. Oluşturulan Levels değeri, ByPointAndLevel Node unda bulunan level ile bağlanır.
Sonuç:

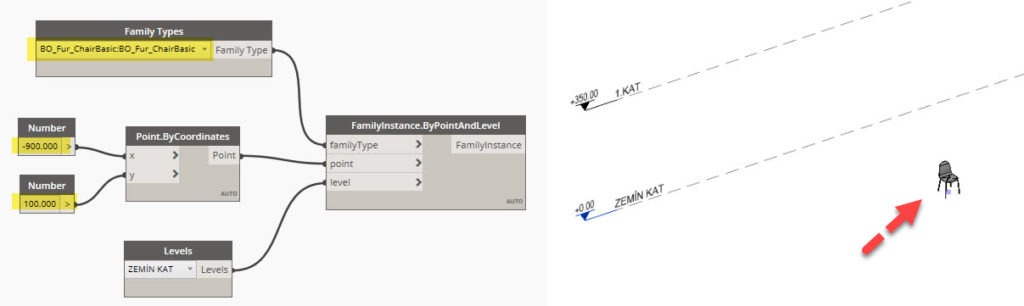

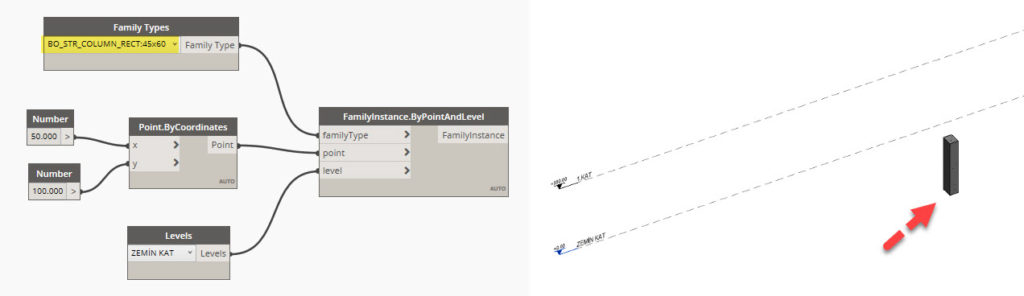

Girilen değişkenlere göre, basit bir programlama oluşturulmuş olur. Data değerleri değiştikçe, çalışmada hızlı bir şekilde güncellenecektir.
