Revit’te çatı oluşturmak için, Roof by Footprint, (Ayakizi ile çatı) Roof by Extrusion, Roof by Face (yüzeye göre çatı) olmak üzere 3 seçeneğimiz vardır.
Ayakizi ile çatı oluşturma;

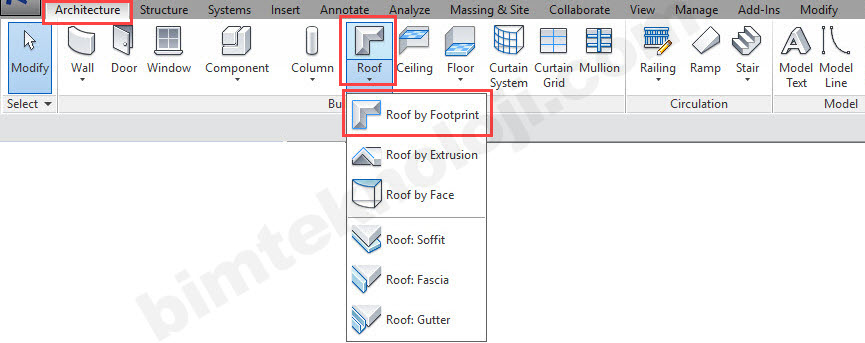

1. Architecture sekmesinden Roof açılırmenüsünden Roof by Footprint komutu kullanılır.
2. Lowest Level Notice iletişim kutusu açılır. Burada çatının çizilmesini istenilen seviye seçilir. Daha sonra değiştirilebilir.
3. Propertiespenceresinde projede yüklü olan çatı tipleri yer alır. Buradan uygun tip seçilir.
- Aşağıdaki imajdaki bilgilere göre çizime devam edilir.
1-Defines slope: Eğimli çizim yapmak için işaretlenir.
2-Chain: Kesintisiz çizime devam etmek için işaretlenir.
3-Offset: Kaç birim ayarlanmış ise o kadar öteden çizim yapılmasını sağlar.
4-Radius: Köşelerin pahlanmasını için işaretlenir.
- Modify sekmesinden uygun seçimaracı ile Eskiz ortamında çatı çizimi yapılır. Finish Edit Mode ile çizim tamamlanır.

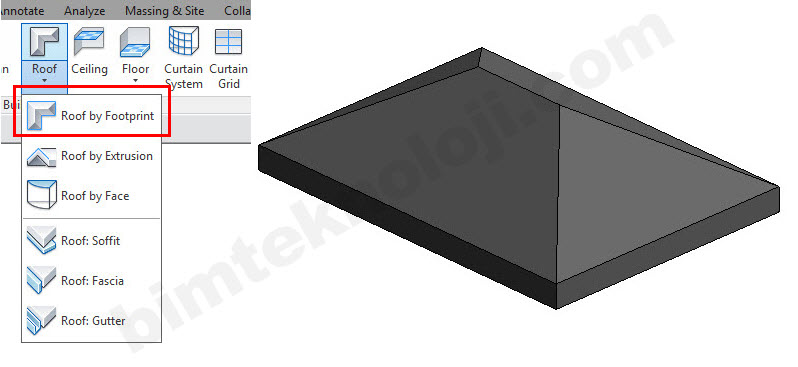

- Çatı oluşturulmuştur.
