Archicad yazılımı standart ayarlarında milimetre (mm) formatında çalışmaktadır. Farklı ölçü birimlerinde (cm., metre vb.) çalışılmakta ise, projeye başlamadan önce çalışma birimi ayarlanmalıdır. Daha sonra uygun layer oluşturulur. İhtiyaç duyulduğu vakit grid sistemi açılır.
Çalışma birimi
Projede çalışırken kullanılacak olan; uzunluk, alan, açı gibi birimleri ayarlamamızı sağlar.
(1)Options > (2)Project Preferences > (3)Working Units sekmesine açılır.

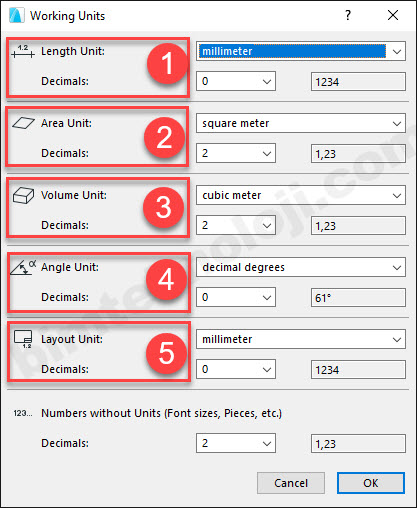

“Working Units” penceresi üzerinden uygun çalışma birimleri seçilebilir.
- Length Unit : Uzunluk birimi
- Area Unit : Alan birimi
- Volume Unit : Hacim birimi
- Angle Unit : Açı birimi
- Layout Unit : Pafta birimi
Layerlar (Katmanlar)
Katmanlar, elemanları mantıksal olarak ayırmak için kullanılır. Boyutlar, mobilyalar, elektriksel semboller ve benzeri gibi ilgili element grupları ortak katmanlar üzerine yerleştirilir.
Not: Kapılar, pencereler, duvar uçları ve köşe pencereleri ayrı katmanlara sahip değildir; yerleştirildikleri duvarın katmanları ile birlikte taşınırlar. Kameraların katmanları yoktur.

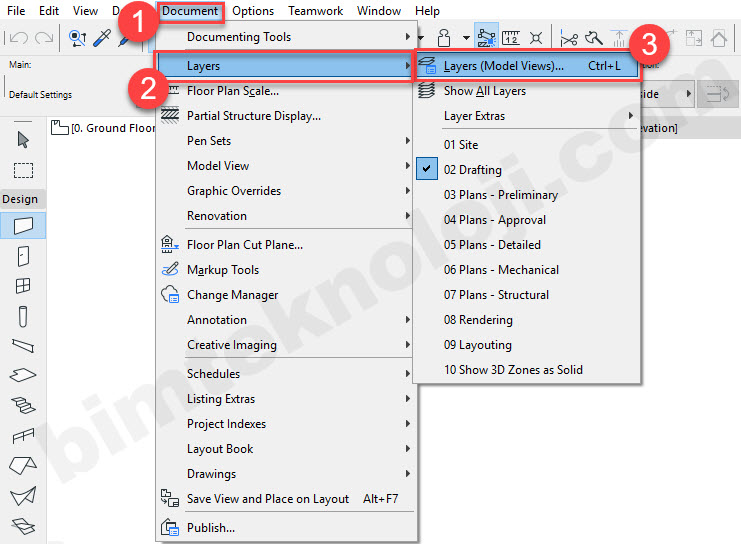

(1) Document > (2) Layers > (3) Layer Model Views sekmesi açılır.
(Kısayol CTRL+L)
Layers (Model Views) penceresinde, sol panel, mevcut katman kombinasyonlarını listeler. Sağ taraf projede tanımlanan tüm katmanları listeler.
- Yeni layer oluşturur.
- Oluşturulmuş bir layer i siler.
- Layer’ları kilitlemek ve kilitlerini açmak için kullanılır.
- Layer’ları gizlemek ve göstermek için kullanılır.
Grid Display ( Izgara göstergesi)

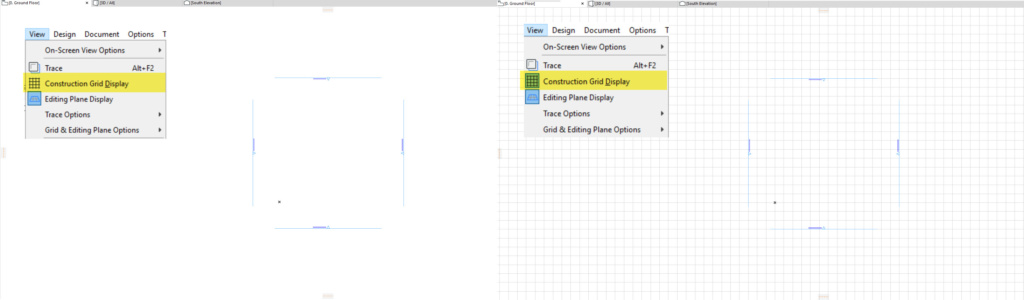

Grid, yatay ve dikey kılavuz çizgilerden oluşur. Bu çizgiler referans alınarak çizim aşamasında daha düzenli ve planlı bir çalışma ortaya çıkması sağlanır.

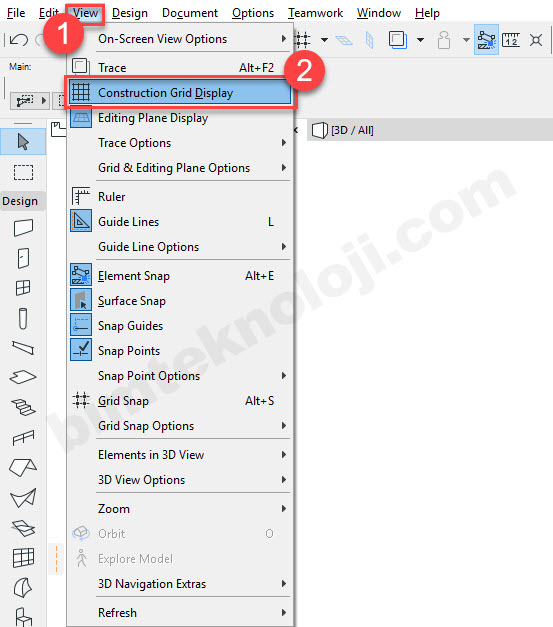

(1) View > (2) Construction Grid Display sekmesi ile grid sistemi açılır.
