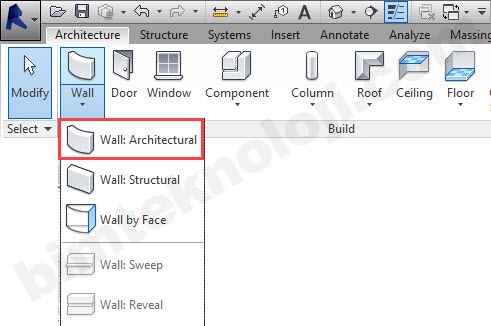

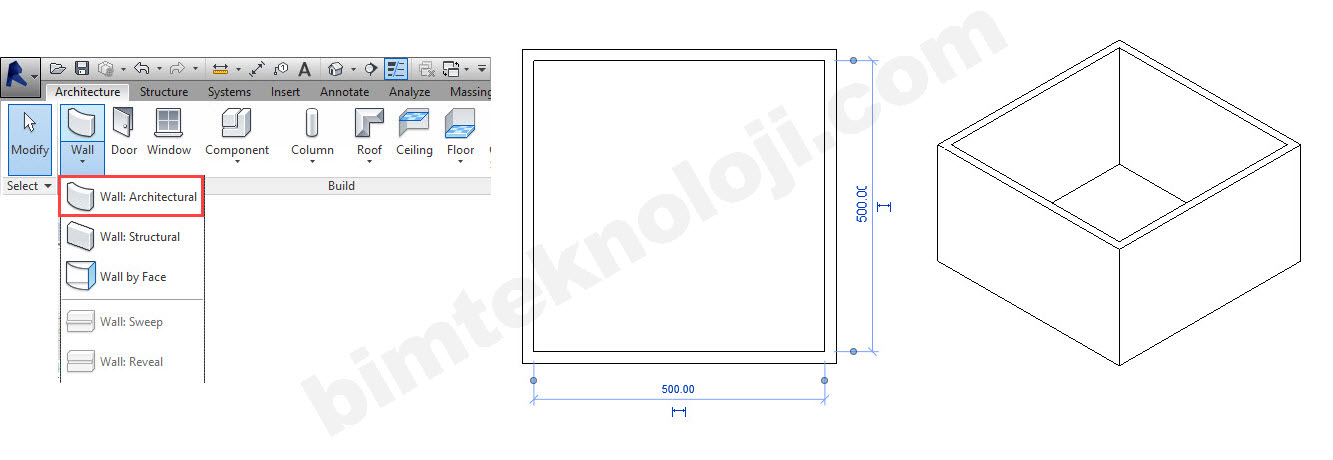

Revit’te duvar çizmek için Architecture sekmesinden Wall açılır menüsünden Wall: Architectural komutu kullanılır.

Properties penceresinden uygun duvar tipi seçilir. Eğer uygun duvar tipi yok ise, Edit Type komutuna tıklanır, açılan Type Properties penceresi altında Duplicate ile yeni duvar tipi isimlendirilerek oluşturulabilir. Örneğin;

İç duvarlar dış duvarlara göre daha incedir, bunun için 2 farklı tip duvar gereklidir. Bunun için yeni duvar tipi oluşturulur.

Önemli Not: Yeni duvar tipi oluştururken, duvarı Duplicate ile çoğaltmanız önemlidir. Duvarı Duplicate yapmadan işlem yaparsanız, o duvar tipi değişmiş olacak ve projedeki aynı tipteki tüm duvarlar değişecektir.

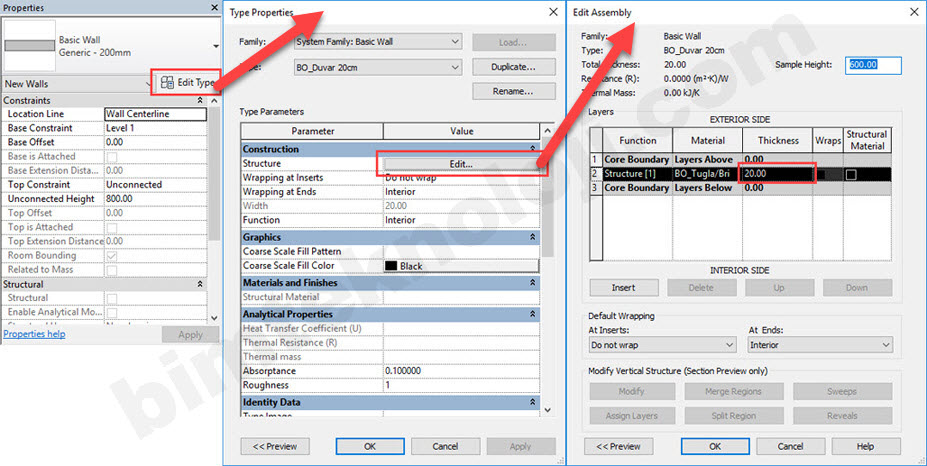

Oluşturulan duvar tipinin kalınlığı, Edit Type komutuna tıklanır, açılan Type Properties penceresinden Edit komutuna girilir, Edit Assembly penceresinden Thickness başlığı altından düzenlenebilir.

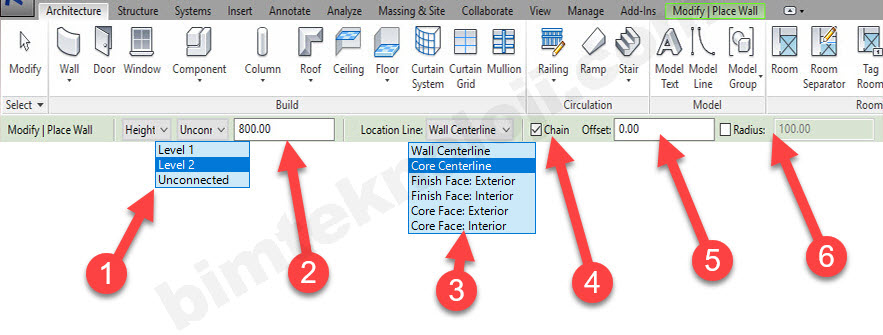

Uygun duvar tipi seçildikten sonra duvarın aşağıdaki resimde verilen bilgilere göre duvar çizimine devam edilir.

1-Duvarın hangi kota kadar yükseleceği seçilir. Unconnected ile duvarın yüksekliğini ayarlayıp çizilir.

2-Duvarın yüksekliği girilir.

3-Location Line : Duvarın aksının nereden geçeceği seçilir.

4-Chain : Kesintisiz çizime devam etmek için işaretlenir.

5-Offset: Kaç birim ayarlanmış ise duvarın aksının o kadar ötesinden çizilmesini sağlar.

6-Radius: Duvarların köşelerinin pahlanmasını sağlar.

Modify sekmesinden uygun çizim aracı ile duvar çizilir.

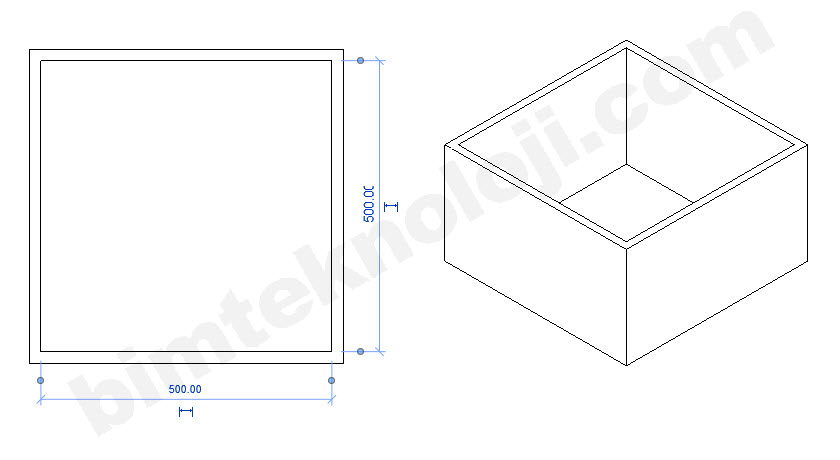

Duvar çizilmiştir.
