BIM ve inşaat teknolojilerinin devam eden gelişimi, sürekli artan miktardaki bilgiyi depolama ve paylaşma alışkanlıklarımızın da geliştirilmesi yönünde bizi teşvik ediyor. Böylelikle sınıflandırma standartlarının kullanımı önemli hale geliyor. Ortak bir standarda göre hazırlanmış bilgiler, varlık yönetimi, maliyet analizi ve iş programı gibi birçok alanda kullanılabiliyor.
Son zamanlarda, şantiye ekiplerinin kullanabileceği yazılımların artmasıyla, BIM modelleri üzerinden iş programı hazırlanması/takibi, maliyet çıkarılması/takibi gibi işler kolayca yapılabiliyor. Bir defa, yapının “dijital ikizi” hazırlandıktan sonra, halihazırda var olan bilgilerin tasnif edilmesi ve raporlanması ile ciddi miktarda zaman tasarrufu sağlanıyor, hata oranı azalıyor.
Dijital ikiz kavramı ile ilgili Türkçe BIM ve Dijital İkiz (Digital Twins) Kavramı yazısına göz atabilirsiniz.
Sınıflandırma; Kim, nasıl kullanır?
İşveren: Tesis/varlık yönetimi, planlama ve maliyet tahmini
Müteahhit: Yapı yönetimi, iş programı ve maliyet tahmini
Mimar ve Mühendisler: Şartname hazırlanması
Sınıflandırma Sistemleri;
-
MasterFormat: Construction Specifications Institute (CSI) ve Construction Specifications Canada (CSC) tarafından çıkarılmıştır.
-
UniFormat: Construction Specifications Institute (CSI) ve Construction Specifications Canada (CSC) tarafından çıkarılmıştır.
-
Uniclass: Construction Industry Project information Committee (CPIC) ve National Building Specifications (NBS) tarafından çıkarılmıştır.
-
Omniclass: Construction Specifications Institute (CSI) ve Construction Specifications Canada (CSC) tarafından çıkarılmıştır.
Uniclass ve Omniclass aynı çerçeveye ( ISO 12006-2:2015) sahip olmalarına rağmen, Uniclass yeni güncellenmiştir ve BIM’de kullanımı daha kolaydır.
Uniclass, bir projeye dahil olan birçok bilgiyi tanımlamanın ve yönetmenin bir yoludur ve BS EN ISO 19650 serisi standartlar tarafından belirlenen BIM projeleri için bir gerekliliktir. Uniclass, spesifikasyonları veya diğer üretim belgelerini hazırlamanın yanı sıra, maliyetlendirme, brifing, CAD katmanlama vb. bilgileri sınıflandırmak için kullanılabilecek bir dizi tabloya bölünmüştür.

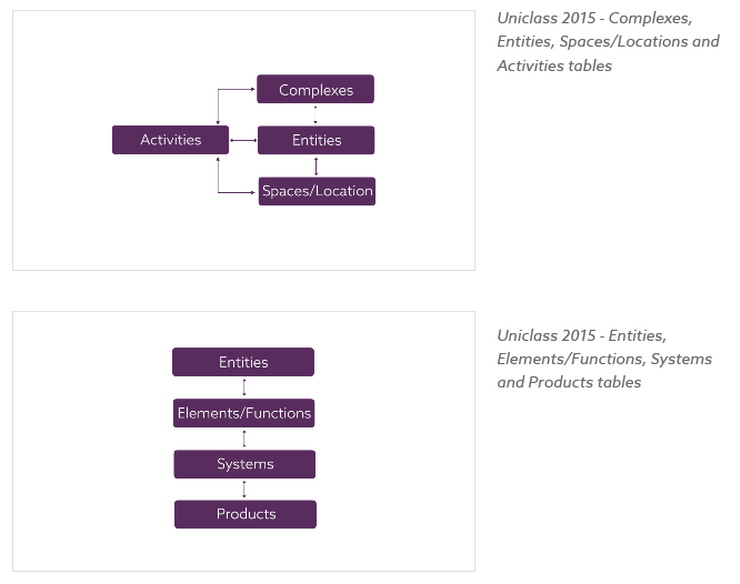

Bu tablolar, aşağıdaki gibi basitçe açıklanabilir;
-

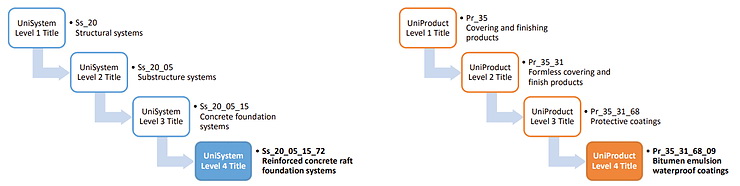

Pr, Products: Satın aldıklarımız (tuğla, harç)
-
Ss, Systems: “Product”tan oluşan elemanlar (tuğla duvar)
-
EF, Elements/functions: Ana bina bileşenleri (duvarlar, kapılar)
-
SL, Spaces/locations: Aktivitelerin gerçekleştiği mekanlar (oturma odası, mutfak)
-
Ac, Activities: Uyuma, çalışma, yemek yeme gibi aktiviteler
-
En, Entities: Münferit varlıklar (ev)
-
Co, Complexes: Varlık grupları (ev ve bahçe)

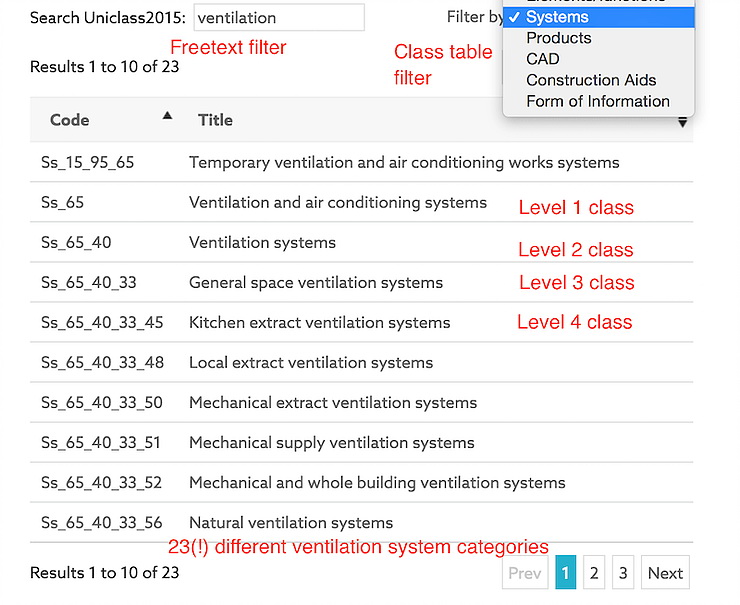

Bu sınıflara göre uygun olan seçilerek, bilgiler, parametre olarak model elemanına işlenir. Seçim için NBS‘nin sitesindeki aşağıdaki tablodan yardım alınabilir.

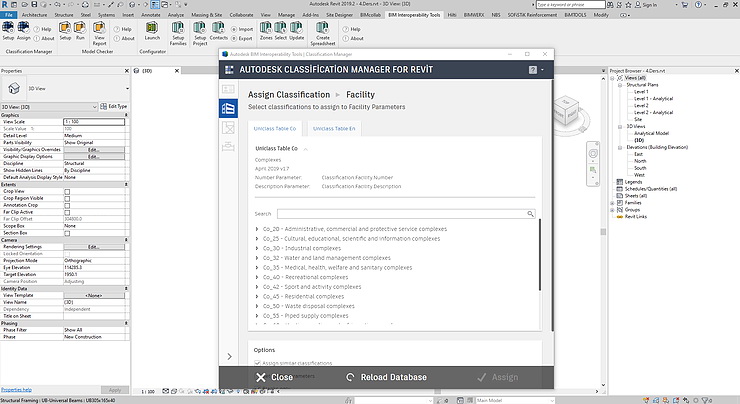

Ya da örneğin bir Revit eklentisi olan Revit Classification Manager gibi araçlar kullanılabilir.
Bu araçtan, yapı elemanına uygun, US ve UK standartlarına göre sınıflandırma parametresi, otomatik olarak atanabilir.
Ek bilgi; Varsayılan “Revit Family” klasöründeki bazı objeler hali hazırda Omniclass koduna ve tanımına sahiptirler;
Kartal Altunlu, Y. İnşaat Mühendisi, BIM Danışmanı
Kaynak: www.marte.com.tr/post/bim-yapı-elemanları-sınıflandırma-sistemleri-ve-5d-maliyet-yönetimi
(BIMteknoloji not: CSI Uniformat, Revit Codes, Omniclass Kod ve açıklamalarını içeren tabloyu kütüphane bölümünden indirebilirsiniz.
Assembly Code, çalışmalarında bu tablodan faydalanabilirsiniz.)
